B05200S-W2，B12180S-2W，B12300S-2W，B24200S-2W，高压电源模块

2017-05-27 11:37512

信息概况

价格：未填
型号： B05200S-W2，B12180S-2W，B12300S-2W，B24200S-2W，高压电源模块
发货：3天内

B05200S-W2，B12180S-2W，B12300S-2W，B24200S-2W，高压电源模块
B 系列 BXXXXS-2W 1KV隔离 W2 ～2W 非稳压高电压输出 SIP10脚封装
产品说明
B 系列 BXXXXS-2W 1KV隔离 W2 ～2W 非稳压高电压输出 SIP10脚封装
输入电压
5, 12, 15, 24 VDC
输出电压
100,110、150、180、200 、300VDC
电气特性
以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围 +/- 5 %
滤波陶瓷电容
隔离特性
额定电压 1000 VDC
泄漏电流 1 mA
电阻 109 Ohm
电容 60 pF type.
输出特性
电压精度 +/- 10%.
( 20 MHz BW) 纹波及噪音 1%, max.
可持续短路时间 5秒
线性电压校准 +/- 0,5 % max.,
负载电压校准 +/- 5 % typ., +/- 10 % max.
效率 65% to 75 %
开关频率 80 KHz, type.
环境特性
工作温度(环境) - 40° C to + 85° C
存储温度 - 55 °C to + 125 °C
降低定额值见温度特性曲线图
湿度 ≤ 90 %, 非压缩
冷却方式自然空冷

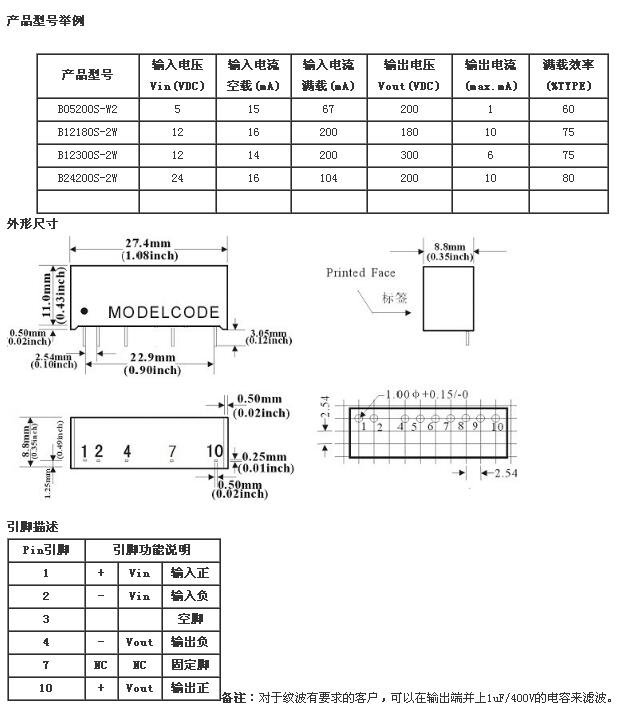

体积特性
SIP 封装尺寸 27.4 x 8.8 x 11.0mm
1.08 x 0.35 x 0.43英寸
重量 3g~5 g

外壳材料非传导阻燃黑塑料
