G0505S-W2,G1205S-W2,G2405S-W2，G0505S-W5，G1205S-W5，6KV双输出模块

2017-05-27 11:37751

信息概况

价格：未填
型号： G0505S-W2,G1205S-W2,G2405S-W2，G0505S-W5，G1205S-W5，6KV双输出模块
发货：3天内

G0505S-W2,G1205S-W2,G2405S-W2，G0505S-W5，G1205S-W5，6KV双输出模块
6KVDC隔离非稳压正负双输出模块 PCB焊接式
产品说明
G系列 GxxxxS-xW 6KVDC隔离 0.1W ～2W 稳压正负双输出 SIP7脚封装
输入电压
3.3, 5, 9, 12, 15 ,18V, 24 VDC
输出电压
(+/-)3.3, 5, 9, 12, 15 ,18V, 24 VDC
电气特性
以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围 +/- 10 % 滤波陶瓷电容隔离特性额定电压 6000VDC
泄漏电流 1 mA 电阻 109 Ohm 电容 60 pH type.
输出特性
电压精度 +/- 5 %, max.
( 20 MHz BW) 纹波及噪音 150mV p-p, max.
可持续短路时间即时(<1s)
线性电压校准 +/- 1.2 % / 1.0 % of Vin
负载电压校准 +/- 8 %, load = 20 ~ 100 %
温度系数 +/- 0,02 % / °C
一般特性
效率 60 % to 85 %
开关频率 100 KHz, type.
环境特性
工作温度(环境) - 40° C to + 85° C
存储温度 - 55 °C to + 125 °C

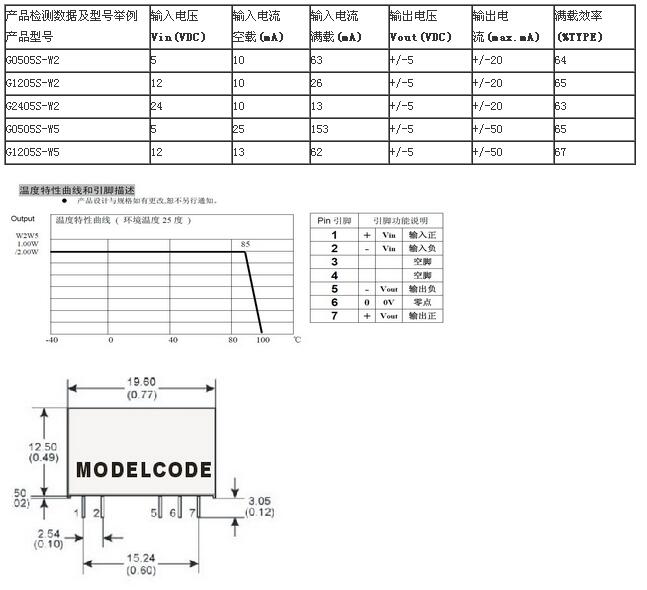

降低定额值见温度特性曲线图
湿度 ≤ 90 %, 非压缩
冷却方式自然空冷
体积特性
SIP 封装尺寸 19.50 x 9.80 x 12.50 mm
0.77 x 0.39 x 0.49英寸
重量 3~5g

外壳材料非传导阻燃黑塑料
