CZ3547 一进一出 模拟量输入隔离器
2017-05-23 19:571796
信息概况
  • 价格：未填
  • 型号： CZ3547 一进一出 模拟量输入隔离器
  • 发货：3天内
发送询价

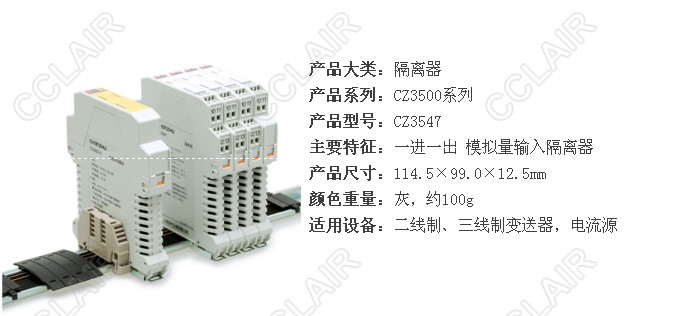

 CZ3547 一进一出 模拟量输入隔离器

输出端口为有源信号；二线制、三线制和电流源输入 转换精度优于万分之五（0.05%F.S.） 该产品需要独立供电，电源、输入和输出三隔离。

基本参数

通道数 1进1出
输出精度（20°C） 0.1%F.S.(典型值：0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 0.5ms达到最终值的90%
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ；500V DC (电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约100g
连接的现场设备 二线制变送器;三线制变送器;电流源

输入数据

输入信号 0～20mA;4~20mA
输入阻抗 ≤50Ω
最大输入电流 ＜35mA
配电电压 17.5～25V,电流＜35mA

输出数据

输出电流 0～20mA;4~20mA
电流输出负载电阻 RL≤800Ω
输出电压 0~5V;1~5V;0~10V;2~10V
电压输出负载电阻 ≥330kΩ(0～5V);≥330kΩ(1～5V);≥660kΩ(0～10V);≥660kΩ(2～10V)

电源

供电电压（Ue） 20～35V DC
电源保护 电源反向保护
消耗电流 ≤60mA(24V供电，20mA输出时)
供电方式 独立供电
