WS5000,单相有功：WS5010 单相无功：WS5110 单相视在功率：WS5210 三相有功：WS5033 三相无功：WS5133电量功率变送器
主要型号为：
单相有功：WS5010 单相无功：WS5110 单相视在功率：WS5210
三相有功：WS5033 三相无功：WS5133 三相视在功率：WS5233
WS5010-11,WS5010-15,WS5010-16, WS5010-21,WS5010-25,WS5010-26, WS5010-31,WS5010-35,WS5010-36, WS5010-61,WS5010-65,WS5010-36,
|
特 性：
测量输入：额定输入电流1或5A；额定输入电压100~500V
测量输出：直流电压或直流电流
工作电源：AC/DC通用
主要技术参数：
输入端
额定频率：50~60Hz
额定输入电压：100~500V
额定输入电流：1~5A
校验系数：对于有功功率0.75~1.3；对于无功功率0.5~1.0
自耗：每个电流通道＜0.1VA；每个电压通道UN×2mA
过载能力：电压、电流1.2倍
输出端
输出电压：0~5V、1~5V、0~10V、2~10V
输出电流：0~20mA、4~20mA、0~10mA
负载能力：电压≥10KΩ、电流0~500Ω
过载能力：电压＜15V、电流＜23mA
电源端
工作电源：24VDC、220VAC
工作电流：约1.0W/4.5VA
转换能力
响应时间：＜300ms
精度：0.2级或0.5级
安全性
绝缘强度：1500V/分钟
绝缘电阻：＞100MΩ
测试电压：50Hz 1分钟
2500V输入对所有回路及外壳
2500V输入回路之间
2500V电源对输出及外壳
2500V输出对外壳
温度系数：＜150ppm/℃
工作温度：-10~55℃
存储温度：-40~70℃
外壳材料：聚碳酸酯/ABS外壳材料
安 装：DIN T导轨安装
|
|
|
选型指南：
型号规格：单相有功 |
WS5010
|
|
|
|
|
|
|
单相无功
|
WS5110
|
|
|
|
|
|
|
三相有功
|
WS5033
|
|
|
|
|
|
|
三项无功
|
WS5133
|
|
|
|
|
|
|
输入电压：100V
|
|
1
|
|
|
|
|
|
220V
|
|
2
|
|
|
|
|
|
380V
|
|
3
|
|
|
|
|
|
用户指定规格
|
|
6
|
|
|
|
|
|
输入电流：1A
|
|
|
1
|
|
|
|
|
5A
|
|
|
5
|
|
|
|
|
用户指定规格
|
|
|
6
|
|
|
|
|
模拟输出：4~20mA
|
|
|
|
A
|
|
|
|
0~20mA
|
|
|
|
B
|
|
|
|
0~5V
|
|
|
|
C
|
|
|
|
0~10V
|
|
|
|
D
|
|
|
|
用户指定规格
|
|
|
|
6
|
|
|
|
工作电源：24VDC
|
|
|
|
|
H
|
|
|
110~220V
|
|
|
|
|
L
|
|
|
转换精度：0.2级
|
|
|
|
|
|
2
|
|
0.5级
|
|
|
|
|
|
5
|
例如：WS5033-15A-L：测量方式为三相有功；输入电压为100V；输入电流为5A；模拟输出4~20mA；工作电源110~220V；转换精度为默认0.5级。

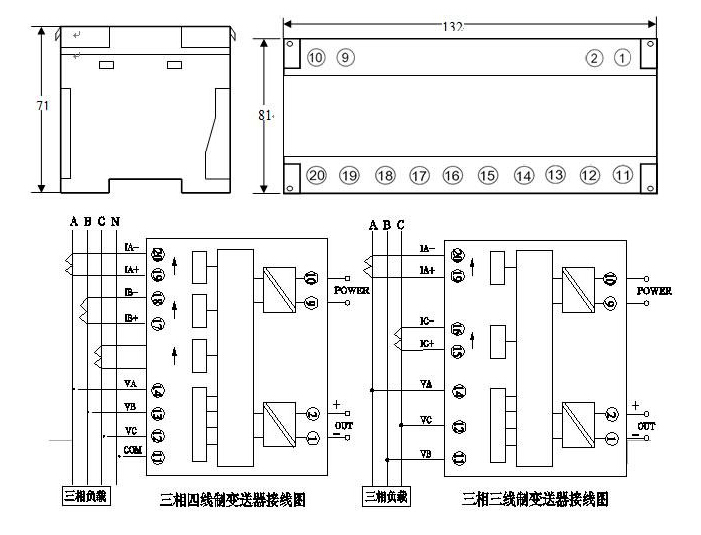

外型尺寸：长132宽81高71（mm）
|
