WSE500,WSE500RAV,WSE500RAI, WSE500RBV,WSE500CAV,WSE500CAI, WSE500CBV,热电阻信号隔离安全栅
产品型号：WSE500热电阻信号隔离安全栅
WSE500RAV,WSE500RAI, WSE500RBV,WSE500RBI, WSE500RCV,WSE500RCI,
WSE500RDV,WSE500RDI,WSE500REV,WSE500REI,WSE500RSV,WSE500RSI,
WSE500CAV,WSE500CAI, WSE500CBV,WSE500CBI, WSE500CCV,WSE500CCI,
WSE500CDV,WSE500CDI,WSE500CEV,WSE500CEI,WSE500CSV,WSE500CSI,
|
WSE500 热电阻信号隔离安全栅
直接与危险区现场的热电阻接口将热电阻信号转换为4～20mA电源 输入 输出相互隔离
|
主要技术参数：
| 防爆标志 |
[Exia]Ⅱ C |
| 电 源 |
电源端7、8 |
| 电压范围 |
20～35V DC |
| 功 耗 |
约1.0W（输出 20mA/550Ω） |
| 危险区信号 |
输入端10、11、12 |
| 热电阻类型 |
Pt100、Cu50 |
| 安全区信号 |
输出端5、6 |
| 输出信号 |
4～20mA |
| 输出负载 |
0～550 Ω |
| 传输特性 |
精 度 0.1% F.S |
| 温度漂移 |
0.003% F.S/℃ |
| 响应时间（10%～90%） |
＜500ms |
| 绝缘强度 |
本安端/ 非本安端 2500V/1 分钟 |
| 非 本 安 端 之 间 |
1000V/1 分钟 |
| 防爆认证参数 |
10、11、12 端口，Uo =5.4V Io=4.2mA Po=5.67mW Um=250V AC/DC |
| |
Ⅱ C:Co=45.5CF Lo=1000mH |
| 工 作 温 度 |
-20℃～+60℃ |
| 防护等级 |
IP20（IEC 60529/EN 60529） |
| 外 壳 |
聚碳酸酯/ABS 外壳材料 |
| 安 装 |
T 型35mm 标准导轨 |
| 接线颜色标识 |
安全端- 黄色 危险端- 兰色 |
| 适用现场设备 |
二线、三线、四线热电阻（Pt100、Cu50） |
|
|
订货指南：
定货标识：
①产品型号尾标：尾标1（输入）：R- Pt100（电阻）C-Cu50
尾标2 测量温度范围类别：A：-20～100℃ B：0～100℃
C：0～150℃ D：0～200℃ E：0～400℃ S：特定
尾标3（输出）：V-1～5V I-4～20mA
②定货型号举例
WSE500RBI：输入0-100℃（Pt100）/ 输出一路4-20mA

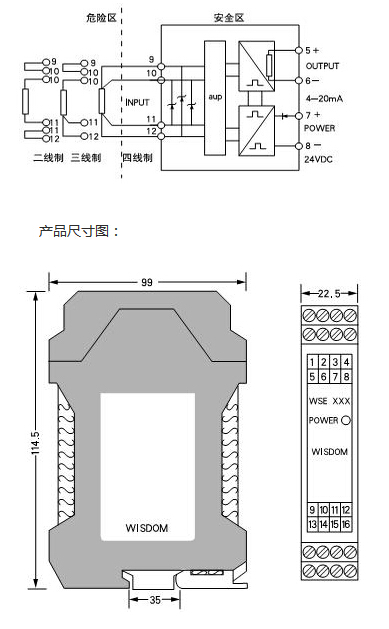

产品连线图：
|
