WSE600,WSE600KAV,WSE600KAI,WSE600JAV,WSE600JAI,WSE600NAV,WSE600NAI,热电偶信号隔离安全栅
产品型号：WSE600热电偶信号隔离安全栅
WSE600KAV,WSE600KAI,WSE600KAT, WSE600KBV,WSE600KBI,WSE600KBT, WSE600KCV,WSE600KCI,WSE600KCT, WSE600KDV,WSE600KDI,WSE600KDT,
WSE600JAV,WSE600JAI,WSE600JAT, WSE600JBV,WSE600JBI,WSE600JBT, WSE600JCV,WSE600JCI,WSE600JCT, WSE600JDV,WSE600JDI,WSE600JDT,
WSE600SAV,WSE600SAI,WSE600SAT, WSE600SBV,WSE600SBI,WSE600SBT, WSE600SCV,WSE600SCI,WSE600SCT, WSE600SDV,WSE600SDI,WSE600SDT,
WSE600NAV,WSE600NAI,WSE600NAT, WSE600NBV,WSE600NBI,WSE600NBT, WSE600NCV,WSE600NCI,WSE600NCT, WSE600NDV,WSE600NDI,WSE600NDT,
WSE600 热电偶信号隔离安全栅
直接与危险区现场的热电偶接口 将热电偶信号转换为4～20mA 电源 输入 输出相互隔离 |
主要技术参数：
| 防爆标志 |
[Exia]Ⅱ C |
| 电 源 |
电源端7、8 |
| 电压范围 |
20～35V DC |
| 功 耗 |
约1.0W（输出 20mA/550Ω） |
| 危险区信号 |
输入端9、10 |
| 热电偶类型 |
J、K、T、E、S、B |
| 安全区信号 |
输出端5、6 |
| 输出信号 |
4～20mA（1～5V） |
| 输出负载 |
0～550 Ω |
| 传输特性 |
精 度 0.1% F.S |
| 温度漂移 |
0.003% F.S/℃ |
| 冷 补 |
每20℃误差1℃ |
| 响应时间（10%～90%） |
＜500ms |
| 绝缘强度 |
本安端/ 非本安端 2500V/1 分钟，非 本 安 端 之 间 1000V/1 分钟 |
| 防爆认证参数 |
10+、9- 端口 Uo =2.7V Io=1.4mA Po=0.95mW Um=250V AC/DC |
| |
Ⅱ C:Co=70 μ F Lo=1000mH |
| 工作温度 |
-20℃～+60℃ |
| 防护等级 |
IP20（IEC60529/EN60529） |
| 安 装 |
T 型35mm 标准导轨 |
| 外 壳 |
聚碳酸酯/ABS 外壳材料 |
| 接线颜色标识 |
安全端- 黄色 危险端- 兰色 |
| 适用现场设备 |
J、K、T、E、S、B 热电偶，毫伏信号传感器 |
|
|
定 货 标 识：
尾标1（输入）：热电偶类型K、J、S、N、B、T、E
尾标2 测量温度范围类别：A：0～400℃ B：0～600℃ C：0～800℃
D：0～1300℃ E：0～1600℃ S：特定
尾标3（输出）：V-1-5V I-4-20mA T-4-20mA 环路供电
定货型号举例：WSE600KCI 输入0-800℃（K 偶）/ 输出一路4-20mA

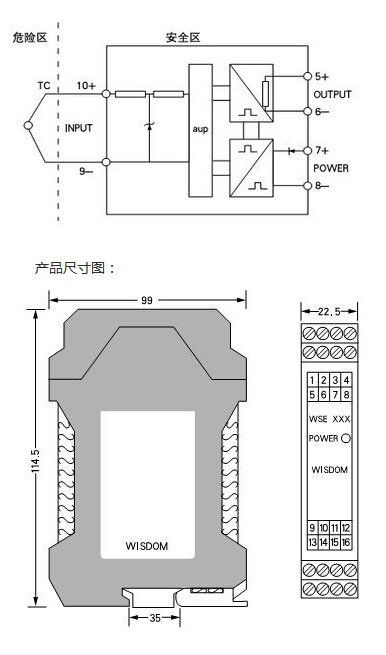

产品连线图：
|
