WSE100检测端二、三线制输入隔离安全栅

2017-05-21 22:02637

信息概况

WSE100检测端二、三线制输入隔离安全栅

产品型号：WSE100检测端二、三线制输入隔离安全栅

WSE100检测端二、三线制输入隔离安全栅
将直流电流信号从危险区隔离传输到安全区电源信号输入信号输出三隔离

主要技术参数：

防爆标志	[Exia]Ⅱ C
电源	电压范围 20～35V DC
功耗	不配电1.0W 配电1.4W（输出 20mA/550Ω）
危险区信号	输入端9、10、11；4-20mA 信号源 9、11；二线制变送器 9、10；三线制变送器 9、10、11
安全区信号	输出信号 4～20mA:输出(电流)负载 0～550 Ω；输出(电压)内阻:250 Ω（1～5V）；输出端安全实施加电压:≤35VDC
传输特性	精度 0.1% F.S
温度漂移	0.003% F.S/℃
响应时间（10%～90%）	＜50ms
防爆认证参数	9- 10+ 端口:Uo =27V Io=88.5mA Po=597mW,Um=250V AC/DC,
Ⅱ C	Co=0.063 μ F Lo=3.2mH
	9+ 11- 端口:Uo =2.7V Io=38mA Po=25.65mW Um=250V AC/DC
Ⅱ C	Co=70 μ F Lo=17.24mH
	9- 10+ 11- 端口:Uo =26.3V Io=136mA,o=894.2mW Um=250V AC/DC
Ⅱ C	Co=0.068 μ F Lo=1.35mH
绝缘强度	本安端/ 非本安端 2500V/1 分钟, 本安端之间 1000V/1 分钟

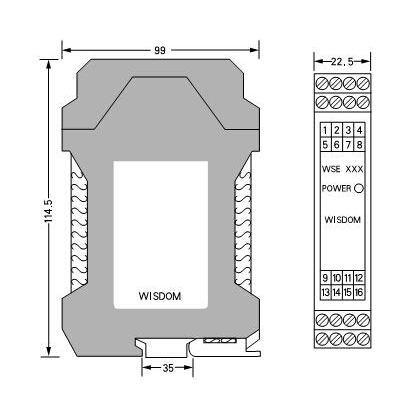

外壳	聚碳酸酯/ABS 外壳材料
安装	T 型35mm 标准导轨
工作温度	-20℃～+60℃
保护等级	IP20（IEC60529/EN60529）
接线颜色标识	安全端- 黄色危险端- 兰色
