ZK-MSC304 热电阻温度变送器

 功 能

MSC304型热电阻温度变送器接收现场热电阻的电阻信号，经过隔离和线性化处理后，转换成与温度成线性关系的一路或二路标准信号输出，且每路输入/电源/输出完全隔离。

 主要技术参数

供电电源：24VDC±10%,反向保护

线    性：输出与被测温度成线性关系

激励电流：＜250μA

输出负载：电压输出≥5KΩ    电流输出≤350Ω

转换精度：±0.2%F.S（ΔR＞20Ω）

±0.4%F.S（20Ω≥ΔR＞10Ω）

温度漂移：±150PPM/℃

绝缘电阻：输入、输出、电源之间≥100MΩ/500VDC

绝缘强度：输入、输出、电源之间1000VAC/1分钟

功    耗：＜1.5W

工作条件

工作温度：0~50℃

存储温度：-40~85℃

相对湿度：10~90%RH

大气压力：86~106kPa

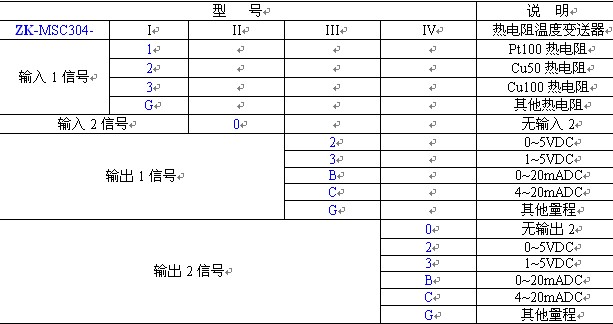

规格型号及代码

订货须知

订货时需写明上述型号及代码，同时有输入输出信号及温度范围

例1：输入Pt100,0~500℃,输出1~5VDC，一入一出，则型号为MSC304-1030，0~500℃

例2：输入Pt100,0~800℃,输出1为1~5VDC，输出2为1~5VDC，一入二出，则型号为MSC304-1033，0~800℃

MSC304 热电阻温度变送器

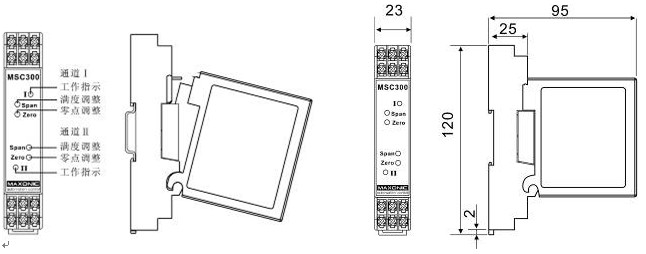

拆装图                                      外形尺寸图

（95mm×23mm×120mm）

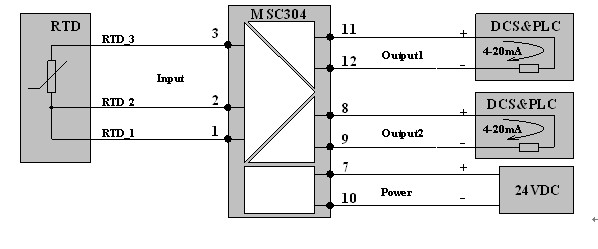

端子编号与接线
