RWG-32□□S  智能温度变送器 一入一出特性
热电阻或热电偶信号输入。
智能, 有USB接口, 与PC机相连, 可以任意编程设定输入类型和量程范围。
输出直流电流或电压信号。
高精度转换，线性化校正。
输入－输出－电源之间隔离。
带有工作电源指示灯。
底座型拔插式结构。可带电拔插。
小型模块电路, 小体积、低耗能、低噪声。
标准的35mmDIN导轨卡式安装。
概述
接收热电阻或热电偶信号输入, 经过隔离, 转换为标准的直流信号输出至控制系统或其它仪表。
是智能型的温度变送器,  有 USB 编程接口, 可以用适配电缆连接到PC机, 在PC机上通过软件编程设定输入类型和量程范围。
单通道, 一路输入, 一路输出。采用独立的直流电源供电，供电电源-输入-输出之间隔离。
仪表主机与底座为拔插式结构，接线端子布置在底座上， 接线采用M3螺丝紧固，标准的35mmDIN导轨卡式安装。
可以与DCS、PLC等系统或其它仪表配套使用, 广泛用于工业生产过程的各种温度检测和控制系统。
技术参数
供电电源
供电电压范围：20~30VDC
额定供电电压：24V DC
电流消耗：< 38mA（24VDC供电,20mA输出时）
电源指示：通电时，LED电源指示灯亮
输  入
（可以通过 PC 机及软件编程设定 ）
热电阻 Pt100 , Cu50 等
热电偶 K;E;S;B;R;T;N;W;J 等
温度量程范围: 根据连接的传感器类型 （参见量程表）
输  出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
负 载：电流 4~20mA 输出时, ≤350Ω（出厂默认）,另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选 ;
            电压 1~5V 输出时, ≥10KΩ
输出纹波： < 10mV p-p
综合通用参数
标准精度：±0.1%（参见量程范围和测量误差表）
热电阻三线输入时,导线电阻: 10Ω/线 （最大值）
热电阻三线输入时,导线电阻影响: <0.01%/Ω
热电偶输入时,冷端补偿误差: ±1℃
冷端温度补偿范围: -15~+75℃
温度漂移：±0.015% / ℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围：5~95%（无冷疑）
外形尺寸：厚25×高80×长80（mm）
整机重量：约 85g

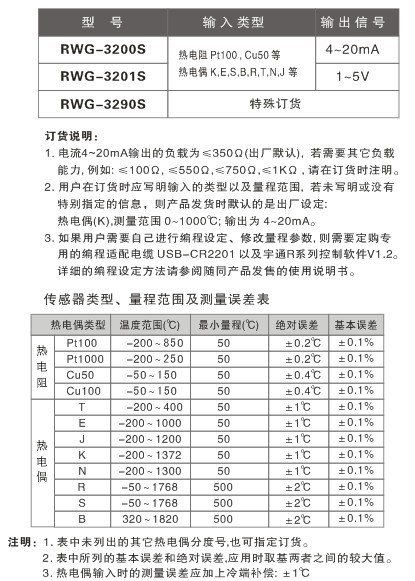

选型、订货代码

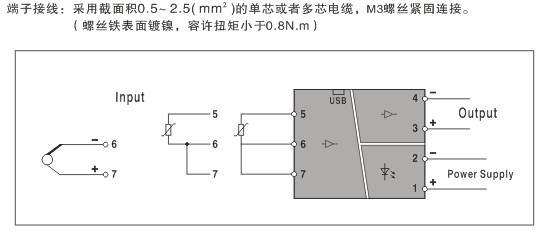

端子接线图
