RWG-50□□S  热电阻输入,智能温度变送器 （USB组态接口,可编程） 一入一出特性
单通道，一入一出。
适用于Pt100,Cu50 等热电阻输入。
智能, 有USB接口, 与PC机相连, 可以任意编程设定输入类型和量程范围。
输出直流电流或电压信号。
高精度转换，线性化校正。
输入－输出－电源之间隔离。
带有工作电源指示灯。
模块化拔插式结构，可带电拔插。
标准的35mmDIN导轨卡式安装。
概述
接受热电阻信号输入，经过隔离变送输出标准的直流信号至控制系统或其它单元组合仪表。
是智能型的温度变送器,  有 USB 编程接口, 可以用适配电缆连接到PC机, 在PC机上通过软件编程设定输入类型和量程范围。
单通道, 一路输入, 一路输出。该温度变送器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
仪表主机与底座为拔插式结构，接线端子布置在底座上, 接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。
可以与单元组合仪表及DCS、PLC 等系统配套使用, 广泛用于工业生产过程的各种温度检测和控制系统。
技术参数
供电电源
供电电压范围：20~30VDC
额定供电电压：24V DC
电流消耗：< 38mA（24VDC供电, 20mA输出时）
电源指示：通电时，LED电源指示灯亮
输  入
（可以通过 PC 机及软件编程设定 ）
热电阻： Pt100 、 Cu50 等温度量程范围: 根据连接的传感器类型 （参见量程表）
热电阻传感器连接形式: 2线制或3线制允许导线电阻：每条导线在10Ω以下
输  出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
负 载：电流 4~20mA 输出时, ≤350Ω（出厂默认）,另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选 ;
              电压 1~5V 输出时, ≥10KΩ
输出纹波： < 10mV p-p
综合通用参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间： < 10ms
隔离能力：输入-输出-电源之间 1.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围：5~95%（无冷疑）
外形尺寸：厚25×高80×长80（mm）
整机重量：约 85g

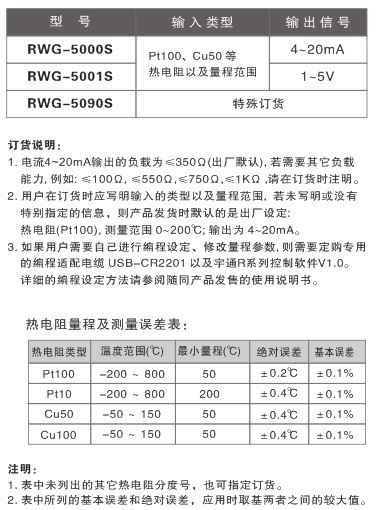

选型、订货代码

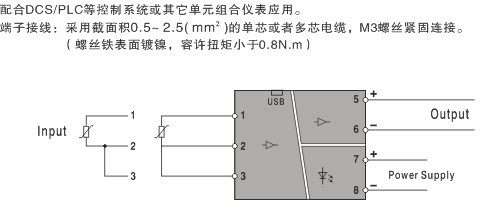

端子接线图
