RWG-124□S  模拟热电阻输入温度变送器 一入一出特性
热电阻温度隔离变送。
输出直流电流或电压信号。
单通道，一入一出。
输入－输出－电源之间隔离。
输出信号零点和满度可调整。
带有工作电源指示灯。
模块化拔插式结构，可带电拔插。
标准的35mmDIN导轨卡式安装。
概述
热电阻信号输入，经过隔离,  转换为固定量程的标准直流信号输出。
单通道的热电偶温度变送器, 一路输入，一路输出。该温度变送器采用独立的直流电源供电方式， 供电电源 -输入 - 输出之间隔离。
仪表主机与底座为拔插式结构，接线端子布置在底座上,接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。
可以与单元组合仪表及DCS、PLC等系统配合使用。
技术参数
供电电源
供电电压范围：20~30VDC
额定供电电压：24V DC
电流消耗：< 38mA（24VDC供电, 20mA输出时）
电源指示：通电时，LED电源指示灯亮
输  入
输入热电阻类型：Pt100、Pt10、Cu50、Cu100等各型热电阻
引线电阻：≤ 10Ω
输  出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
负 载：电流 4~20mA 输出时, ≤350Ω（出厂默认）,另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选 ;
              电压 1~5V 输出时, ≥10KΩ
输出纹波： < 10mV p-p
综合通用参数
标准精度：±0.2%
温度漂移：±0.015% / ℃
响应时间： < 10ms
零点调整范围：-2~+2% （通过零点旋钮调整）
满度调整范围：98~102% （通过满度旋钮调整）
隔离能力：输入-输出-电源之间 1.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度： -20～＋60℃
储存环境温度： -40～＋80℃
环境湿度范围：5~95%（无冷疑）
外形尺寸：厚25×高80×长80（mm）
整机重量：约 85g

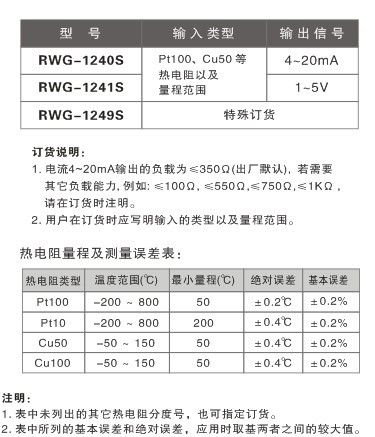

选型、订货代码

端子接线图
