MZ6923  热电阻温度变送器 输出外供电 一入一出特性
单通道，一入一出。
Pt100,Cu50 等热电阻输入。
输出电流信号 4~20mA。
直流电源供电方式,并且支持输出回路供电。
输入－输出－电源之间隔离。
小体积, 超薄, 壳体厚度仅为6.2 mm。
端子化设计, 全蔽结构, 无需防尘。
螺丝拧紧连接, 接线简单。
概述
用于Pt100,Cu50 等热电阻输入, 经隔离变送输出标准的直流电流信号4～20mA。
采用独立的直流电源供电, 并且支持输出回路供电。
该隔离器体积小, 超薄, 机壳厚度仅为6.2mm。屏蔽的端子化结构设计,结构紧凑, 无需防尘,无需散热。
标准的 35mmDIN 导轨卡式安装。
该温度隔离变送器可以与单元组合仪表及  DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测。
技术参数
输  入
输入热电阻： Pt100；Pt10；Cu50；Cu100等各型热电阻
允许导线电阻：每条导线≤10Ω
输  出
输出电流 （Io）：4～20mA
输出回路供电电压（Ue）：12～35V
电压降 （Ud）：5V
输出负载电阻 （RL）：计算式  RL ≤（Ue - Ud）÷ 0.02
输出纹波： < 10mVp-p
综合通用参数
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗 （24VDC供电时）：< 30mA
标准精度：±0.1% （参见热电阻类型、量程及测量误差表）
温度漂移：基本误差 /10℃
响应时间：< 10ms
稳定时间：< 3s
测试电压（输入/输出/电源）：1.5KV,1min ,50Hz
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围： 5~95%（无冷疑）
电磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
机壳材质：PC（聚碳酸脂）材料
防护等级：IP 20
外形尺寸：6.2×84×100（mm）
重量： 约 50 克

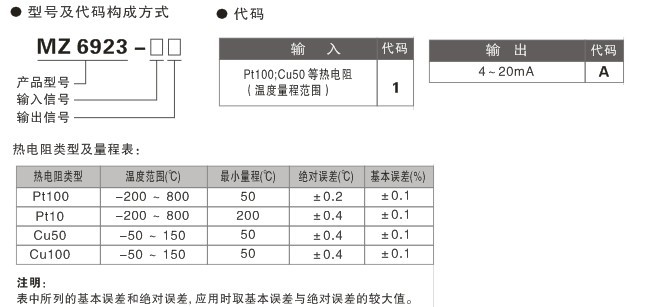

选型、订货代码

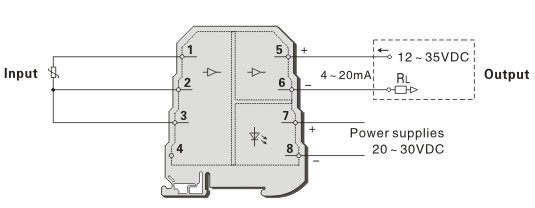

端子接线图
