MZ6082 热电阻温度变送器 一入一出特性
单通道，一入一出。
Pt100,Cu50 等热电阻输入。
直流电源供电方式,带有工作电源指示灯。
输入－输出－电源之间隔离。
小体积, 超薄, 壳体厚度仅为6.2 mm。
端子化设计, 全蔽结构, 无需防尘。
螺丝拧紧连接, 接线简单。
概述
用于Pt100,Cu50 等热电阻输入, 经隔离变送输出标准的直流电流或电压信号。
采用独立的直流电源供电，供电电源 - 输入 - 输出之间隔离。
该隔离器体积小, 超薄, 机壳厚度仅为6.2mm。屏蔽的端子化结构设计,结构紧凑, 无需防尘,无需散热。
标准的 35mmDIN 导轨卡式安装。
该温度隔离变送器可以与单元组合仪表及 DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测。
技术参数
输 入
输入热电阻： Pt100；Pt10；Cu50；Cu100等各型热电阻
允许导线电阻：每条导线≤10Ω
输 出
输出电流：4～20mA；0～20mA；0～10mA；其它指定电流
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出负载：4（0）~20mA输出时, ≤350Ω（出厂默认）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1（0）~5V输出时, ≥10KΩ
输出纹波： < 10mVp-p
综合通用参数
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗 （24VDC供电时）：< 30mA
标准精度：±0.1% （参见热电阻类型、量程及测量误差表）
温度漂移：基本误差 /10℃
响应时间：< 10ms
稳定时间：< 3s
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围： 5~95%（无冷疑）
电磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
机壳材质：PC（聚碳酸脂）材料
防护等级：IP 20
外形尺寸：6.2×84×100（mm）
重量： 约 50 克

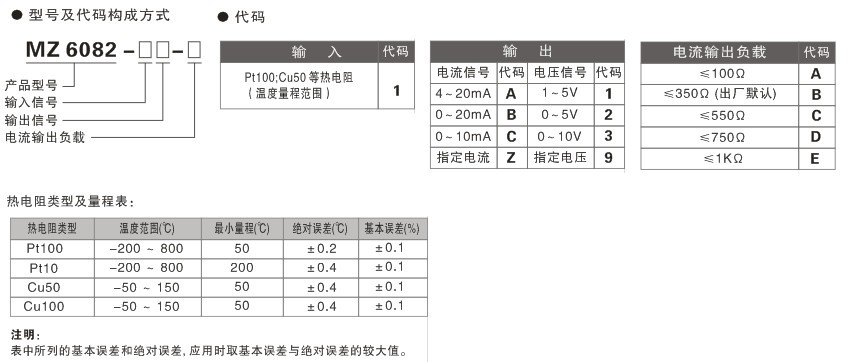

选型、订货代码

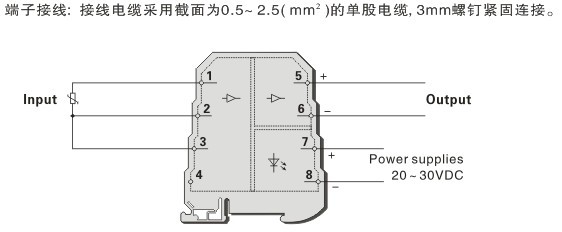

端子接线图
MZ6082-C3-A,MZ6082-C3-A,MZ6082-Z9-A
MZ6082-1A1-B,MZ6082-1B2-B,MZ6082-C3-B,MZ6082-C3-B,MZ6082-Z9-B,
MZ6082-1A1-C,MZ6082-1B2-C,MZ6082-C3-C,MZ6082-C3-C,MZ6082-Z9-C,
MZ6082-1A1-D,MZ6082-1B2-D,MZ6082-C3-D,MZ6082-C3-D,MZ6082-Z9-D,
MZ6082-1A1-E,MZ6082-1B2-E,MZ6082-C3-E,MZ6082-C3-E,MZ6082-Z9-E, |
