MZ6074  热电偶温度变送器 一入一出特性
单通道，一入一出。
适用于现场热电偶或毫伏信号。
内置冷端补偿。
直流电源供电方式,带有工作电源指示灯。
输入－输出－电源之间隔离。
小体积, 超薄, 壳体厚度仅为6.2 mm。
端子化设计, 全蔽结构, 无需防尘。
螺丝拧紧连接, 接线简单。
概述
用于 K、E、S、B 等型热电偶或毫伏信号输入,经过隔离, 输出标准的直流信号至控制系统或其它单元组合仪表。
采用独立的直流电源供电方式， 供电电源 -输入- 输出之间隔离。
该隔离器体积小, 超薄, 机壳厚度仅为6.2mm。屏蔽的端子化结构设计,结构紧凑, 无需防尘,无需散热。
标准的 35mmDIN 导轨卡式安装。
该温度隔离变送器可以与单元组合仪表及  DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测。
技术参数
输  入
输入热电偶： K;E;S;B;R;T;N;W;J 等各型热电偶
可选毫伏信号输入：－5～+60mV 范围
最小毫伏量程：3mV
输  出
输出电流：4～20mA；0～20mA；0～10mA；其它指定电流
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出负载：4（0）~20mA输出时,  ≤350Ω（出厂默认）,
                    另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ可选
电压输出负载：1（0）~5V输出时,  ≥10KΩ
输出纹波： < 10mVp-p
综合通用参数
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗 （24VDC供电时）：< 30mA
标准精度：±0.1%（参见热电偶类型、量程及测量误差表）
冷端温度误差：±1℃
冷端温度补偿范围：-5~+60℃
（冷端补尝电阻已安装在温度变送器内部）
温度漂移：基本误差 /10℃
响应时间：< 10ms
补偿温度稳定时间：< 1min
测试电压（输入/输出/电源）：1.5KV,1min ,50Hz
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围： 5~95%（无冷疑）
电磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
机壳材质：PC（聚碳酸脂）材料
防护等级：IP 20
外形尺寸：6.2×84×100（mm）
重量： 约 50 克

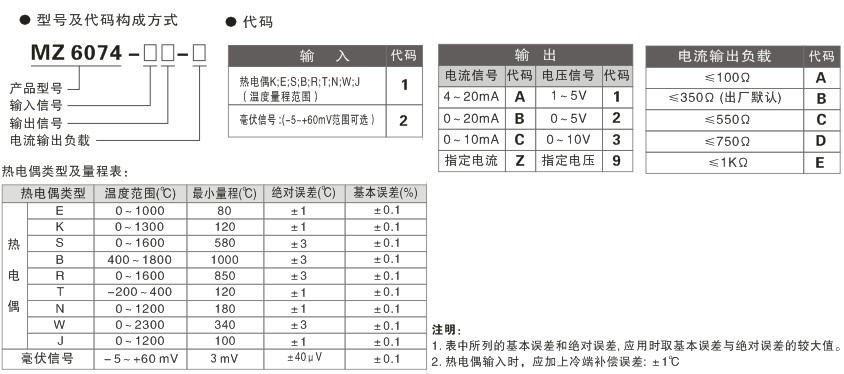

选型、订货代码

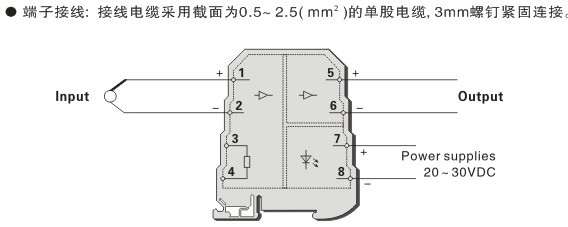

端子接线图

 MZ6074-1A1-A,MZ6074-1A1-B,MZ6074-1A1-MZ6074-1B2-A,MZ6074-1B2-B,MZ6074-1B2-C,MZ6074-1B2-D,MZ6074-1B2-E,
MZ6074-1Z9-A,MZ6074-1Z9-B,MZ6074-1Z9-C,MZ6074-1Z9-D,MZ6074-1Z9-E,
MZ6074-2A1-A,MZ6074-2A1-B,MZ6074-2A1-C,MZ6074-2A1-D,MZ6074-2A1-E,
MZ6074-2B2-A,MZ6074-2B2-B,MZ6074-2B2-C,MZ6074-2B2-D,MZ6074-2B2-E,
MZ6074-2Z9-A,MZ6074-2Z9-B,MZ6074-2Z9-C,MZ6074-2Z9-D,MZ6074-2Z9-E,

MZ6074-1A1-D,MZ6074-1A1-E,
