TM6986  热电阻/热电偶通用输入,智能HART温度变送器 二入二出特性
接收来自热电阻、电阻式传感器，热电偶或电压传感器的信号输入,经过隔离变送输出标准的直流电流信号4～20mA至控制系统或其它仪表。
符合HART通讯协议, 可以使用 HART手操器完成组态。如果没有HART手操器, 也可以通过使用USB/HART通讯转换适配器, 在 PC机上通过软件进行编程设定。HART信号与变送器输出的4~20mA电流信号同步传输, 而且不影响 4~20mA信号或环路中的其它设备, 如显示器、记录仪、控制器。
采用独立的直流电源供电, 供电电源 - 输入-输出之间隔离。
可以与单元组合仪表及DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
概述
通用输入, 智能型，符合HART通讯协议。
适用于热电阻、热电偶、电阻式或电压传感器。
隔离输出4~20 mA 电流信号。
独立的直流电源供电方式。
技术参数
供电电源
电源电压：20～30VDC
电源指示：通电时，电源LED灯亮
电流消耗（24VDC供电时）：<65mA
输入 （可以通过 PC 机及软件编程设定 ）
◆ 热电阻 Pt100 、 Cu50 等
温度量程范围: 根据连接的传感器类型
热电阻传感器连接形式: 2线制或3线制
允许导线电阻：每条导线在10Ω以下
◆电阻式传感器
输入量程：0~400Ω, 最小量程：10Ω
                0~2000Ω, 最小量程：25Ω
电阻连接形式：2线制或3线制
允许导线电阻：每条导线在10Ω以下
◆热电偶： K;E;S;B;R;T;N;W;J 等
温度量程范围: 根据连接的传感器类型
冷端温度补偿范围：-15~+75℃
（外接补尝电阻,见端子接线图）
◆ 毫伏电压：－10～+100mV 范围
最小量程：10mV
输入阻抗：1MΩ以上
输出
输出电流：4～20mA
电流输出负载：4~20mA输出时, ≤350Ω（出厂默认）,
                     另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
故障报警时的输出电流 （只适应 TM 6984）：
                                    低量程, 输出电流 3.5mA
                                    超量程, 输出电流 22mA
综合通用参数

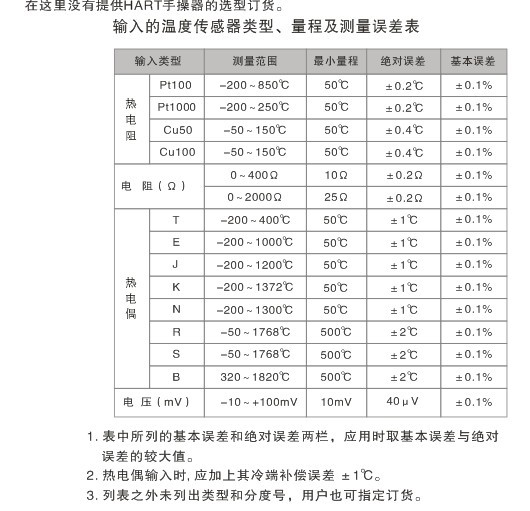

标准精度：±0.1%（参见温度传感器类型、量程及测量误差表）
热电偶冷端补偿温度误差：±1℃
温度漂移：基本误差 / 10℃
响应时间：< 10ms
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围： 5～95％RH （无冷凝）
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）

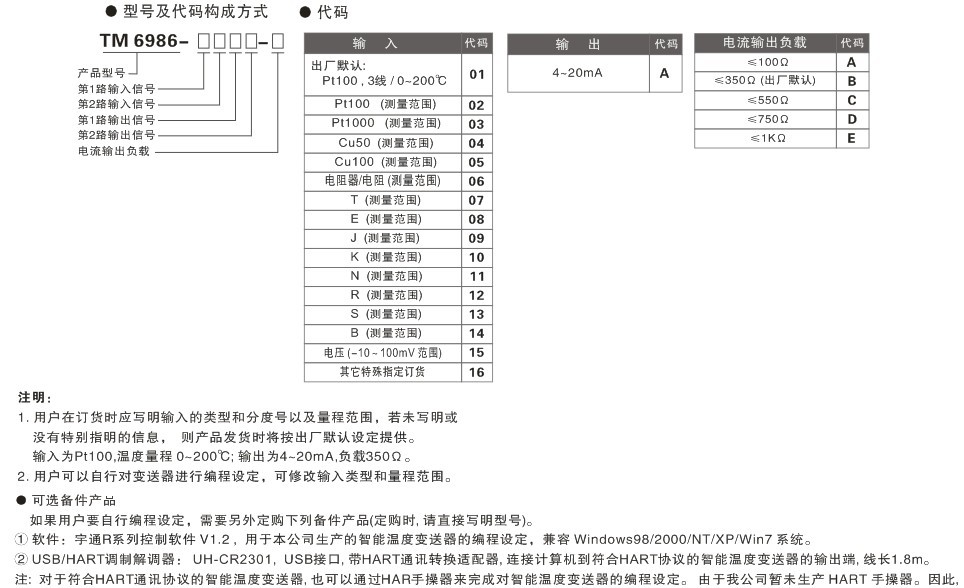

选型、订货代码

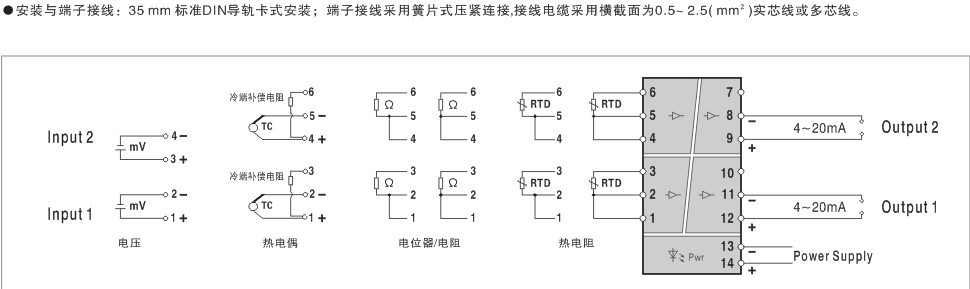

端子接线图
