TM6976  热电阻/热电偶通用输入,智能温度变送器 二入二出特性
将来自热电阻、电阻式传感器, 热电偶或电压传感器的信号输入, 经过隔离变送输出标准的直流电流或电压信号至控制系统或其它仪表。
智能型的温度变送器, 可以使用专用的编程电缆连接这个温度变送器和PC机，通过软件在PC机上进行编程, 并可对变送器输出信号的零点、满度和偏移量进行校正。
采用独立的直流电源供电，供电电源- 输入 -输出之间隔离。
该温度变送器可以与单元组合仪表及 DCS、PLC 等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
概述
通用输入, 智能型，可设定分度号和量程范围。
适用于热电阻、热电偶、电阻式或电压传感器。
隔离输出直流电流或电压信号。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<65mA
输入 （可以通过 PC 机及软件编程设定 ）
◆ 热电阻 Pt100 、 Cu50 等
温度量程范围: 根据连接的传感器类型
热电阻传感器连接形式: 2线制或3线制
允许导线电阻：每条导线在10Ω以下
◆电阻式传感器
输入量程：0~400Ω, 最小量程：10Ω
               0~2000Ω, 最小量程：25Ω
电阻连接形式：2线制或3线制
允许导线电阻：每条导线在10Ω以下
◆热电偶： K;E;S;B;R;T;N;W;J 等
温度量程范围: 根据连接的传感器类型
冷端温度补偿范围：-15~+75℃
（外接补尝电阻,见端子接线图）
◆ 毫伏电压：－10～+100mV 范围
最小量程：10mV
输入阻抗：1MΩ以上
输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
电流输出负载：4~20mA输出时, ≤350Ω（出厂默认）,
                     另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1~5V输出时,  ≥10KΩ
故障报警时的输出电流 （只适应 TM6974/TM6975）：
                                 低量程, 输出电流 3.5mA
                                 超量程, 输出电流 22mA
综合通用参数

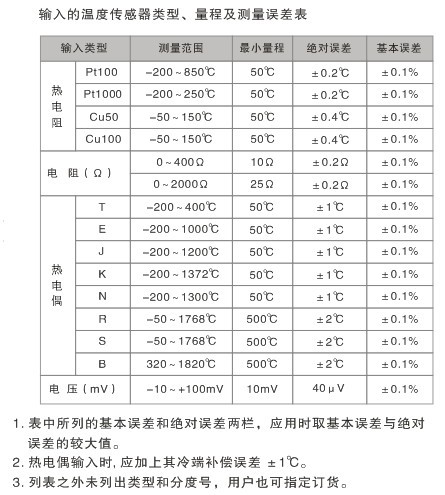

标准精度：±0.1%（参见温度传感器类型、量程及测量误差表）
热电偶冷端补偿温度误差：±1℃
温度漂移：基本误差 / 10℃
响应时间：< 10ms
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围： 5～95％RH （无冷凝）
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）

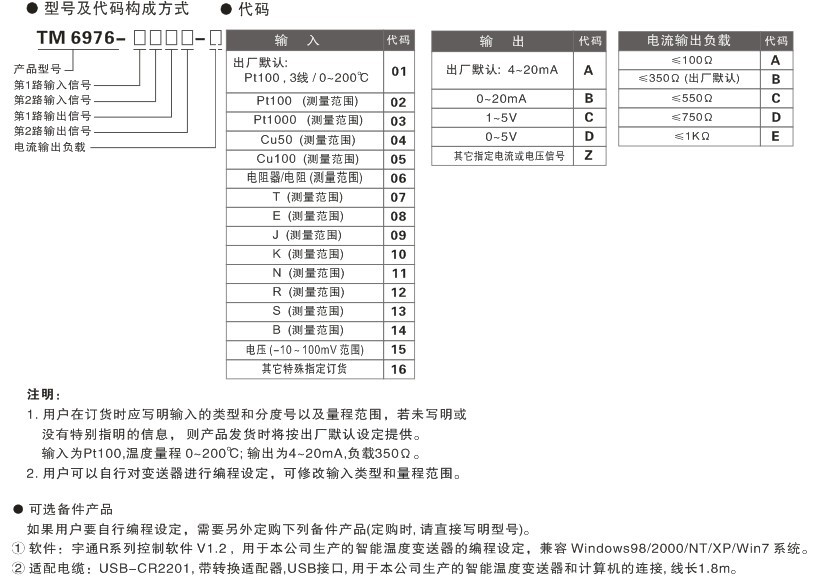

选型、订货代码

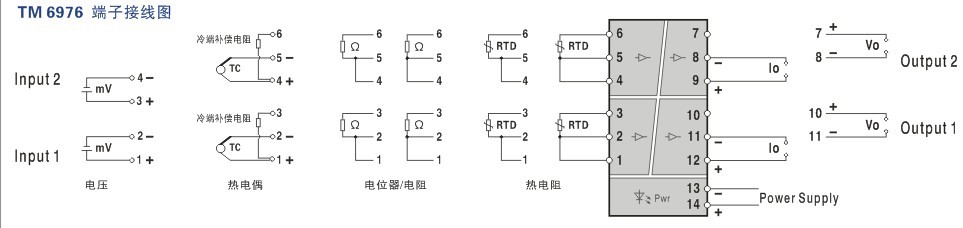

端子接线图

TM6976-02A,TM6976-02B,TM6976-02C,TM6976-02D,TM6976-02Z,
TM6976-03A,TM6976-03B,TM6976-03C,TM6976-03D,TM6976-03Z,
TM6976-04A,TM6976-04B,TM6976-04C,TM6976-04D,TM6976-04Z,
TM6976-05A,TM6976-05B,TM6976-05C,TM6976-05D,TM6976-05Z,
TM6976-06A,TM6976-06B,TM6976-06C,TM6976-06D,TM6976-06Z,
TM6976-07A,TM6976-07B,TM6976-07C,TM6976-07D,TM6976-07Z,
TM6976-08A,TM6976-08B,TM6976-08C,TM6976-08D,TM6976-08Z,
TM6976-09A,TM6976-09B,TM6976-09C,TM6976-09D,TM6976-09Z,
TM6976-10A,TM6976-10B,TM6976-10C,TM6976-10D,TM6976-10Z,
TM6976-11A,TM6976-11B,TM6976-11C,TM6976-11D,TM6976-11Z,
TM6976-12A,TM6976-12B,TM6976-12C,TM6976-12D,TM6976-12Z,
TM6976-13A,TM6976-13B,TM6976-13C,TM6976-13D,TM6976-13Z,
TM6976-14A,TM6976-14B,TM6976-14C,TM6976-14D,TM6976-14Z,
TM6976-15A,TM6976-15B,TM6976-15C,TM6976-15D,TM6976-15Z,
TM6976-16A,TM6976-16B,TM6976-16C,TM6976-16D,TM6976-16Z,

TM6976-01D,TM6976-01Z,
