TM6917-01A,TM6917-01B,TM6917-01C,热电阻输入,智能温度变送器 二入二出
TM6917 热电阻输入,智能温度变送器 一入一出特性
接受热电阻信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。
是智能型的热电阻温度变送器, 有 USB 编程接口, 可以使用专用的编程电缆连接这个温度变送器和PC机,通过软件在PC机上进行编程, 可以任意编程设定热电阻分度号和测量温度的量程范围。
单通道，一路输入，一路输出。该温度变送器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
可以与单元组合仪表及DCS、PLC 等系统配套使用,广泛用于工业生产过程的各种温度检测和控制系统。
概述
适用于 Pt100、Cu50 等热电阻输入。
智能，可设定分度号和量程范围。
隔离输出直流电流或电压信号。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<40mA
输入
（可以通过 PC 机及软件编程设定 ）
热电阻： Pt100 、 Cu50 等
温度量程范围: 根据连接的传感器类型 （参见量程表）
热电阻传感器连接形式: 2线制或3线制
允许导线电阻：每条导线在10Ω以下
输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
电流输出负载：4~20mA输出时, ≤350Ω（出厂默认）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1~5V输出时, ≥10KΩ
故障报警时的输出电流 ：
低于量程下限，仪表面板上 L 指示灯闪烁，Iout =3.5mA;
高于量程上限，仪表面板上 H 指示灯闪烁，Iout =22mA;
断线时， L、H 指示灯同时闪烁， Iout =22mA;
短路时，L、H 指示灯同时闪烁，Iout =3mA
综合通用参数
标准精度：±0.1%（参见热电阻量程及测量误差表）
温度漂移：基本误差 /10℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

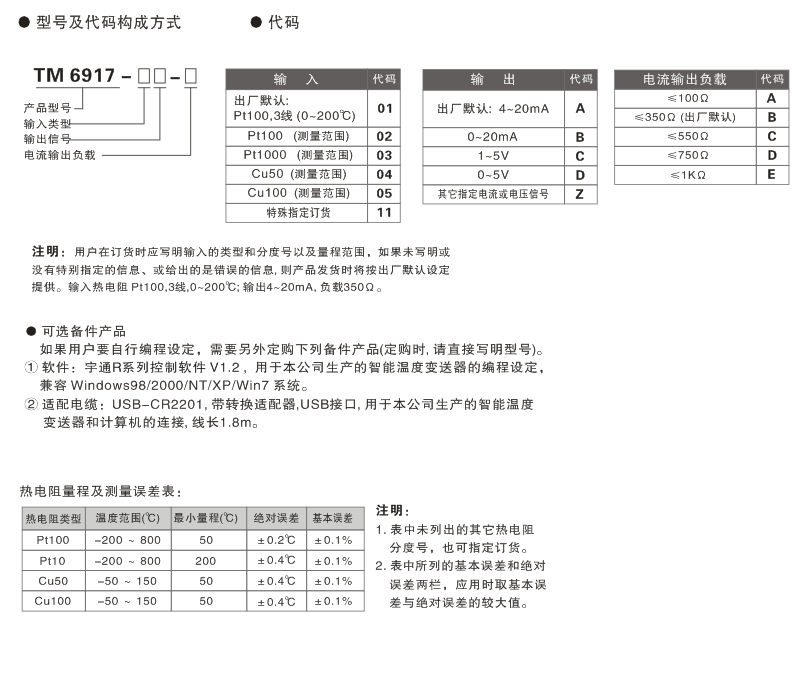

选型、订货代码

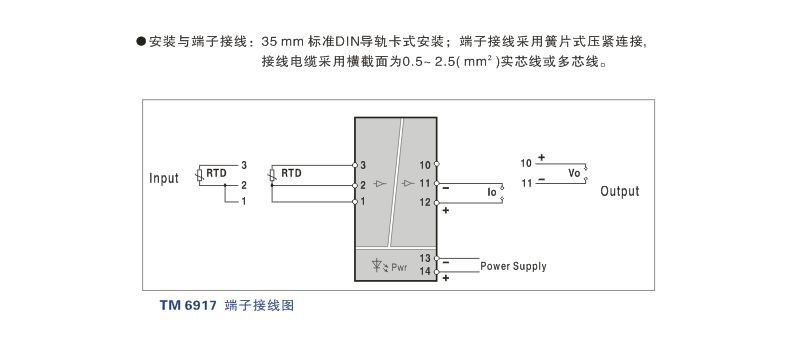

端子接线图
