TM6922  热电偶输入, 智能温度变送器 二入二出特性
接受热电偶或毫伏信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。
是智能型的温度变送器,  有 USB 编程接口,  可以使用专用的编程电缆连接这个温度变送器和PC机, 通过软件在PC机上进行编程,  可以任意编程设定热电偶分度号和测量温度的量程范围。
双通道，两路通道输入，两路通道输出。该温度变送器采用独立的直流电源供电，供电电源-输入-输出以及各通道之间隔离。
可以与单元组合仪表及DCS、PLC 等系统配套使用,广泛用于工业生产过程的各种温度检测和控制系统。
概述
适用于 K、E、S、B 等热电偶或毫伏信号输入。
智能，可设定分度号和量程范围。
隔离输出直流电流或电压信号。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<65mA
输入
（可以通过 PC 机及软件编程设定 ）
热电偶： K;E;S;B;R;T;N;W;J 等
温度量程范围: 根据连接的传感器类型 （参见量程表）
可选毫伏信号输入：－10～+100mV 范围
最小毫伏量程：5mV
输出
输出电流：4～20mA；其它指定电流
输出电压：1～5V；其它指定电压
电流输出负载：4~20mA输出时, ≤350Ω（出厂默认）,
                           另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1~5V输出时,  ≥10KΩ
综合通用参数

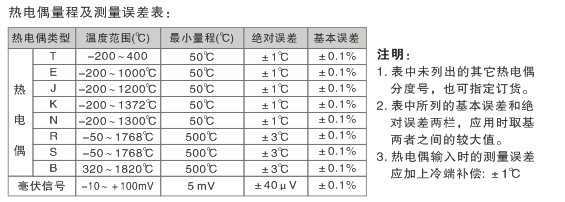

标准精度：±0.1%（参见热电偶量程及测量误差表）
冷端温度误差：±1℃
冷端温度补偿范围：-15~+75℃
（补偿电阻已装在仪表内部）
温度漂移：基本误差 /10℃
响应时间：< 10ms
补偿温度稳定时间：< 1min
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

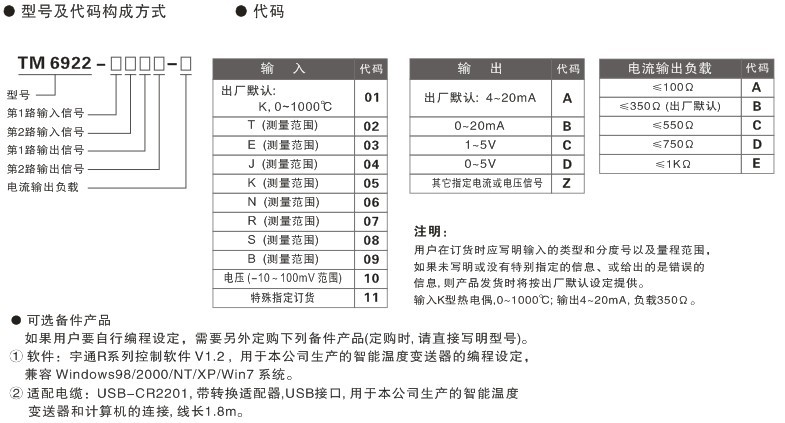

选型、订货代码

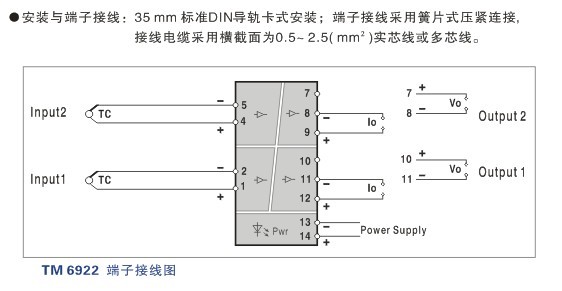

端子接线图
