TM6914-01A,TM6914-01B,TM6914-01C,热电偶输入,智能温度变送器 一入一出
2017-05-21 21:131614
信息概况
  • 价格：未填
  • 型号： TM6914-01A,TM6914-01B,TM6914-01C,热电偶输入,智能温度变送器 一入一出
  • 发货：3天内
发送询价
 TM6914-01A,TM6914-01B,TM6914-01C,热电偶输入,智能温度变送器 一入一出
TM6914  热电偶输入,智能温度变送器 一入一出特性
接受热电偶或毫伏信号输入，经过隔离变送输出标准的直流信号至控制系统或其它仪表。
是智能型的温度变送器,  有 USB 编程接口,  可以使用专用的编程电缆连接这个温度变送器和PC机, 通过软件在PC机上进行编程,  可以任意编程设定热电偶分度号和测量温度的量程范围。
单通道, 一路输入, 一路输出。该温度变送器采用独立的直流电源供电，供电电源-输入-输出之间隔离。
可以与单元组合仪表及DCS、PLC 等系统配套使用,广泛用于工业生产过程的各种温度检测和控制系统。
概述
适用于 K、E、S、B 等热电偶或毫伏信号输入。
智能，可设定分度号和量程范围。
隔离输出直流电流或电压信号。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<30mA
输入
（可以通过 PC 机及软件编程设定 ）
热电偶： K;E;S;B;R;T;N;W;J 等
温度量程范围: 根据连接的传感器类型 （参见量程表）
可选毫伏信号输入：－10～+100mV 范围
最小毫伏量程：5mV
输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
电流输出负载：4~20mA输出时, ≤350Ω（出厂默认）,
                    另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1~5V输出时,  ≥10KΩ
报警指示：
低于量程下限，仪表面板上 L 指示灯闪烁，Iout =3.5mA
高于量程上限，仪表面板上 H 指示灯闪烁，Iout =22mA
综合通用参数
标准精度：±0.1%（参见热电偶量程及测量误差表）
冷端温度误差：±1℃
冷端温度补偿范围：-15~+75℃ （补偿电阻已装在仪表内部）
温度漂移：基本误差 /10℃
响应时间：< 10ms
补偿温度稳定时间：< 1min
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

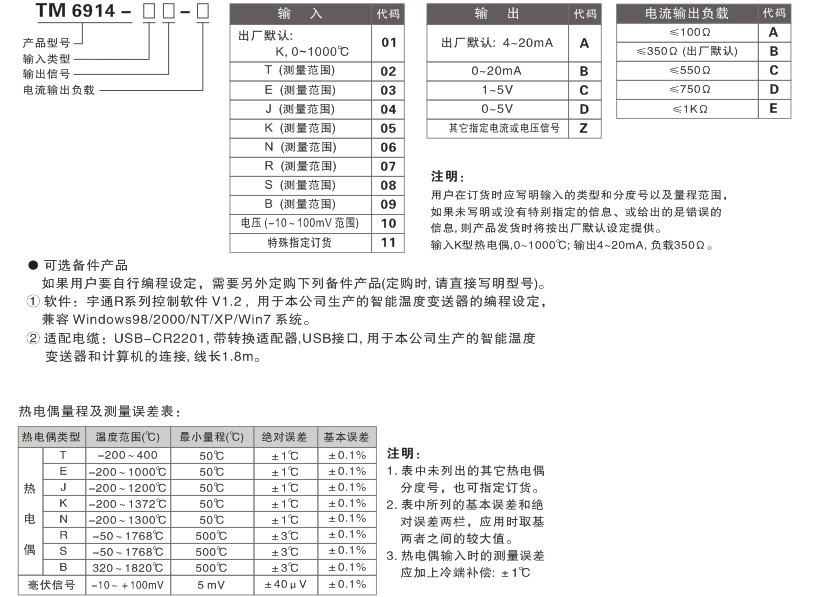

选型、订货代码

端子接线图

TM6914-02A,TM6914-02B,TM6914-02C,TM6914-02D,TM6914-02Z,
TM6914-03A,TM6914-03B,TM6914-03C,TM6914-03D,TM6914-03Z,
TM6914-04A,TM6914-04B,TM6914-04C,TM6914-04D,TM6914-04Z,
TM6914-05A,TM6914-05B,TM6914-05C,TM6914-05D,TM6914-05Z,
TM6914-06A,TM6914-06B,TM6914-06C,TM6914-06D,TM6914-06Z,
TM6914-07A,TM6914-07B,TM6914-07C,TM6914-07D,TM6914-07Z,
TM6914-08A,TM6914-08B,TM6914-08C,TM6914-08D,TM6914-08Z,
TM6914-09A,TM6914-09B,TM6914-09C,TM6914-09D,TM6914-09Z,
TM6914-10A,TM6914-10B,TM6914-10C,TM6914-10D,TM6914-10Z,
TM6914-11A,TM6914-11B,TM6914-11C,TM6914-11D,TM6914-11Z,
