TM6923  热电阻输入温度变送器 支持输出回路供电,一入一出特性
接受来自于热电阻的信号输入, 经过隔离和线性化处理, 转换为标准的4～20mA 直流电流信号输出至控制系统或其它仪表。
该热电阻温度变送器采用独立的直流电源供电,  并支持输出回路供电，供电电源－输入－输出之间隔离。
概述
Pt100、Cu50 等热电阻输入, 经隔离变送输出4~20mA电流信号, 支持输出回路供电。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<25mA
输入
输入热电阻： Pt100；Pt10；Cu50；Cu100等各型热电阻
允许导线电阻：每条导线≤10Ω
输出
输出电流（Io）：4～20mA
输出回路供电电压（Ue）：12～35V
电压降（Ud）：5V
输出负载电阻（RL）： 计算式  RL ≤（Ue - Ud）÷ 0.02
输出纹波： < 10mVp-p
      （注明: 输出回路供电电压的选择应根据负载大小确定，
                 过高电压且负载很小时，将会加重隔离器的发热状况。）
综合通用参数
标准精度：±0.1%（参见热电阻类型、量程及测量误差表）
温度漂移：基本误差 /10℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

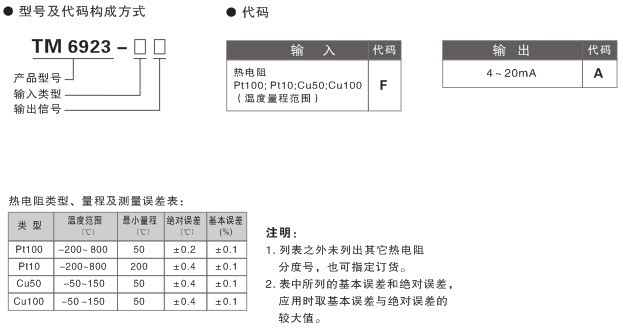

选型、订货代码

端子接线图
