 TM6920,TM6920-F-A1,TM6920-F-B2,TM6920-F-C3,TM6920-F-Z9,热电阻输入温度变送器 一入二出
TM6920  热电阻输入温度变送器 一入二出特性
接受来自于热电阻的信号输入，经过隔离和线性化处理，转换为标准的直流信号输出至控制系统或其它仪表。
采用独立的直流电源供电，供电电源-输入-输出之间隔离。
概述
适用于 Pt100、Cu50 等热电阻输入。
隔离输出直流电流或电压信号。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<45mA
输入
输入热电阻： Pt100；Pt10；Cu50；Cu100等各型热电阻
允许导线电阻：每条导线≤10Ω
输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
电流输出负载：4（0）~20mA输出时,  ≤350Ω（出厂默认）,
                    另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1（0）~5V输出时,  ≥10KΩ
输出纹波： < 10mVp-p
综合通用参数
标准精度：±0.1% （参见热电阻类型、量程及测量误差表）
温度漂移：基本误差 /10℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

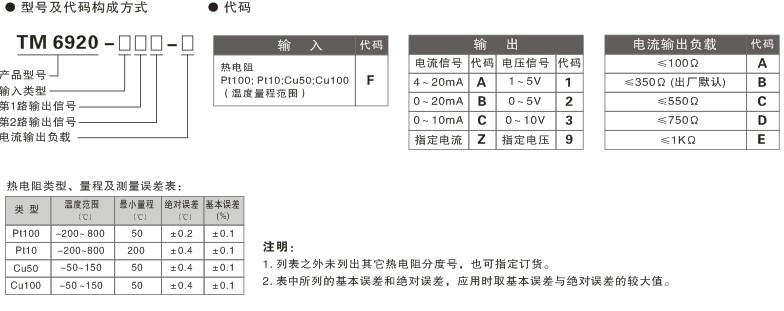

选型、订货代码

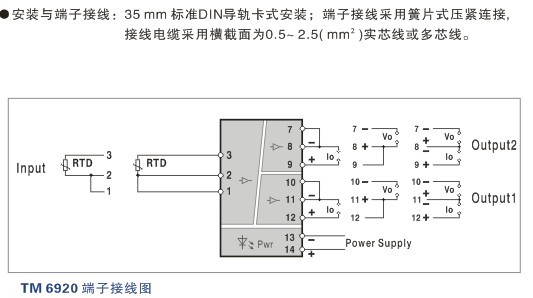

端子接线图
