TM6911,TM6911-FA,TM6911-5A,热电偶输入温度变送器 一入一出
TM6911 热电偶输入温度变送器 一入一出特性
接收来自于现场的热电偶信号或其它毫伏信号, 经过隔离和线性化处理，转换为标准的4～20mA 直流电流信号输出至控制系统或其它仪表。
该热电偶温度变送器采用独立的直流电源供电, 并支持输出回路供电，供电电源－输入－输出之间隔离。
概述
K、E、S、B 等热电偶或毫伏输入, 经隔离变送输出。
4~20mA电流信号, 支持输出回路供电。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<30mA
输入
输入热电偶： K;E;S;B;R;T;N;W;J 等各型热电偶
可选毫伏信号输入：－5～+60mV 范围；
最小毫伏量程：3mV
输出
输出电流（Io）：4～20mA
输出回路供电电压（Ue）：12～35V
电压降（Ud）：5V
输出负载电阻（RL）： 计算式 RL ≤（Ue - Ud）÷ 0.02
输出纹波： < 10mVp-p
（注明: 输出回路供电电压的选择应根据负载大小确定，
过高电压且负载很小时，将会加重隔离器的发热状况。）
综合通用参数
标准精度：±0.1% （参见热电偶类型、量程及测量误差表）
冷端温度误差：±1℃
冷端温度补偿范围：-5~+60℃
（冷端补尝电阻已安装在温度变送器内部）
温度漂移：基本误差 /10℃
响应时间：< 10ms
补偿温度稳定时间：< 1min
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

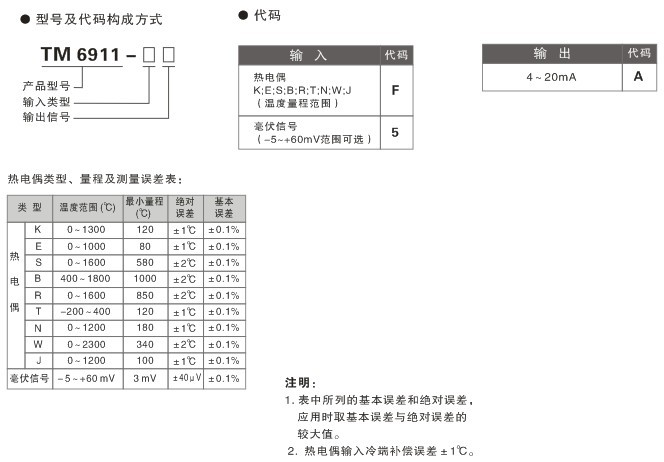

选型、订货代码

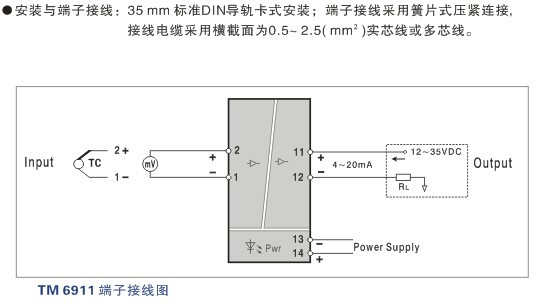

端子接线图
