TM6910  热电偶输入温度变送器 一入二出特性
收接来自于现场的热电偶信号或其它毫伏信号，经过隔离和线性化处理，转换为线性化的直流信号输出至控制系统或其它仪表。
采用独立的直流电源供电，供电电源-输入-输出之间隔离。
概述
适用于K、E、S、B 等热电偶或毫伏输入。
隔离输出直流电流或电压信号。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：<45mA
输入
输入热电偶： K;E;S;B;R;T;N;W;J 等各型热电偶
可选毫伏信号输入：－5～+60mV 范围
最小毫伏量程：3mV
输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
电流输出负载：4~20mA输出时,  ≤350Ω（出厂默认）,
                    另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1~5V输出时,  ≥10KΩ
输出纹波： < 10mVp-p
综合通用参数
标准精度：±0.1%（参见热电偶类型、量程及测量误差表）
冷端温度误差：±1℃
冷端温度补偿范围：-5~+60℃
（冷端补尝电阻已安装在温度变送器内部）
温度漂移：基本误差 /10℃
响应时间：< 10ms
补偿温度稳定时间：< 1min
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

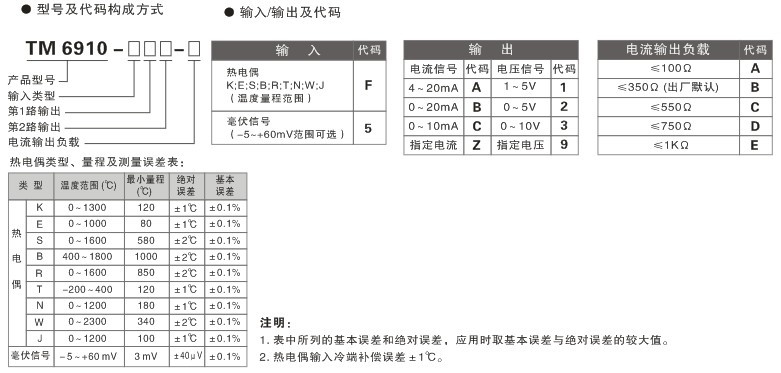

选型、订货代码

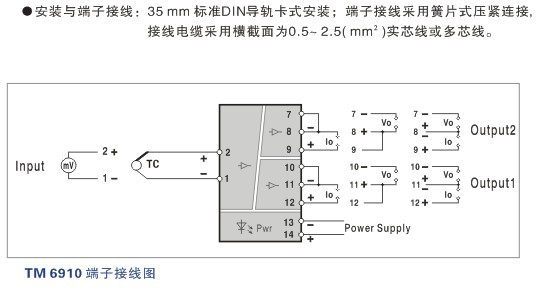

端子接线图
