MSC306直流电流隔离器（无源隔离器）
功能
采样0~22mA范围内的直流电流信号，经过隔离处理，
输出同样大小的电流信号，或转换为电压信号输出；
仪表工作不需要独立的电源，能量来自输入信号回路。
主要技术指标
工作电源：输入信号端供电
输入信号：0~22mA范围内的直流电流信号
输入电压：≤（3V+输出负载*输出电流）
电 压 降：（输入端电压-输出端电压）≤3V
输出信号：等于输入的电流信号；或与输入成比例的电压信号
输出负载：0~500Ω（电流输出）；≥500kΩ（电压输出）
转换精度：±0.1%F.S（电流输出）；±0.2%F.S（电压输出）
温度漂移：±100ppm/℃（电流输出）；±100ppm /℃（电压输出）
绝缘强度：≥1500VAC（1min）
绝缘电阻：≥100MΩ（500VDC）
规格型号及代码
|
型号代码
|
输入1信号
|
输入2信号
|
输出1信号
|
输出2信号
|
|
MSC306-A0A0
|
0~10mADC
|
无
|
0~10mADC
|
无
|
|
MSC306-AAAA
|
0~10mADC
|
0~10mADC
|
0~10mADC
|
0~10mADC
|
|
MSC306-B0B0
|
0~20mADC
|
无
|
0~20mADC
|
无
|
|
MSC306-BBBB
|
0~20mADC
|
0~20mADC
|
0~20mADC
|
0~20mADC
|
|
MSC306-C0C0
|
4~20mADC
|
无
|
4~20mADC
|
无
|
|
MSC306-CCCC
|
4~20mADC
|
4~20mADC
|
4~20mADC
|
4~20mADC
|
|
MSC306-A0G0
|
0~10mADC
|
无
|
用户定义
|
无
|
|
MSC306-AAGG
|
0~10mADC
|
0~10mADC
|
用户定义
|
用户定义
|
|
MSC306-B0G0
|
0~20mADC
|
无
|
用户定义
|
无
|
|
MSC306-BBGG
|
0~20mADC
|
0~20mADC
|
用户定义
|
用户定义
|
|
MSC306-C0G0
|
4~20mADC
|
无
|
用户定义
|
无
|
|
MSC306-CCGG
|
4~20mADC
|
4~20mADC
|
用户定义
|
用户定义
|
备注：用户定义指根据实际需要与用户协商，将电流输出改成电压输出。

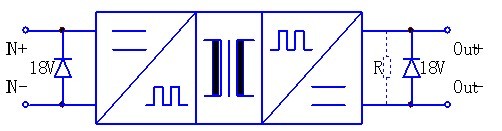

原理框图
备注：电流输出时，R不安装；安装电阻R，则输出为电压信号，电阻大小决定输出电压量程。
MSC306直流电流隔离器（无源隔离器）

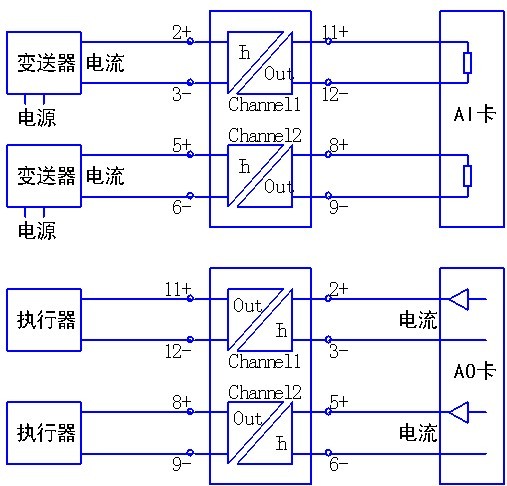

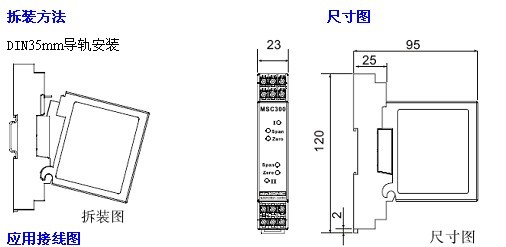

拆装方法 尺寸图
DIN35mm导轨安装
MSC306-C0C0,MSC306-CCCC,MSC306-A0G0,MSC306-AAGG,MSC306-B0G0,MSC306-B0G0,MSC306-B0G0,MSC306-B0G0,
