MSC301 直流信号隔离器
MSC301直流信号隔离器，用于将标准的4~20mADC或1~5VDC直流信号隔离转换为4~20mADC或1~5VDC直流信号输出。
主要技术参数
供电电源：24VDC±10%,反向保护
输入阻抗：电压输入≥500KΩ 电流输入≤100Ω
输出负载：电压输出≥500KΩ 电流输出0~350Ω
精度：±0.1%F.S
温度漂移：±150PPM/℃
绝缘电阻：输入、输出、电源之间≥100MΩ/500VDC
绝缘强度：输入、输出、电源之间1000VAC/1分钟
功耗：＜1.5W
规格型号及代码
|
MSC301-
|
Code of IN1
|
Code of IN2
|
Code of OUT1
|
Code of OUT2
|
直流信号隔离器
|
|
输入1信号
|
C
|
|
|
|
4~20mADC
|
|
输入2信号
|
0
|
|
|
无输入2
|
|
C
|
|
|
4~20mADC
|
|
输出1信号
|
C
|
|
4~20mADC
|
|
输出2信号
|
0
|
无输出2
|
|
C
|
4~20mADC
|
订贷须知
写明上述型号及代码，同时写明输入输出信号
例1：输入4~20mADC，输出4~20mADC，一入一出，则型号为：MSC301-C0C0
例2：输入4~20mADC，输出1为4~20mADC，输出2为4~20mADC，一入二出，则型号为MSC301-C0CC
例3：输入1为4~20mADC，输入2为4~20mADC，
输出1为4~20mADC输出2为4~20mADC，则型号为MSC301-CCCC
MSC301 直流信号隔离器

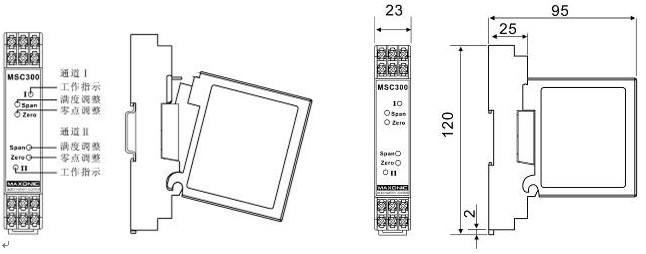

拆装图 外形尺寸图（95mm×23mm×120mm）

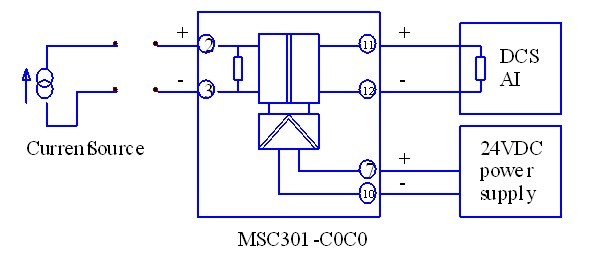

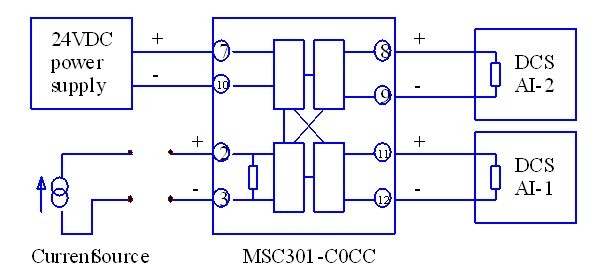

原理框图与应用
