MZ6700-AA,普通型无源隔离器（一入一出）
MZ6700 普通型无源隔离器 一入一出特性
单通道，一入一出。
4～20mA 输入, 4～20mA 输出。
无需额外的辅助电源。
输入－输出之间隔离。
小体积, 超薄, 壳体厚度仅为6.2 mm。
端子化设计, 全蔽结构, 无需防尘。
螺丝拧紧连接, 接线简单。
概述
是一种4~20mA电流信号输入， 4~20mA电流信号输出的无源隔离器。使用时无需外接供电电源，其工作所需的能量来源于表示信号的电流。无源隔离器在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中可能的干扰。
无源隔离器的输入回路-输出回路之间隔离。
该无源隔离器体积小, 超薄, 机壳厚度仅为6.2mm。屏蔽的端子化结构设计,结构紧凑, 无需防尘,无需散热。
标准的 35mmDIN 导轨卡式安装。
技术参数
输 入
电流信号输入：4～20mA
等效输入阻抗： 100Ω＋负载电阻（输入为20mA）
电压降：≤ 2V （20mA）
过载电流：≤25mA
输 出
输出电流：4～20mA
输出允许负载电阻：计算图示
负载电阻：计算式 RL ≤ （Ui-Ud）÷0.02 （最大负载能力 350Ω）
输出纹波： < 10mVpp
综合通用参数
标准精度：±0.1% （负载为100Ω）
负载变化影响 : ±0.1%/100Ω
（注：负载越小, 精度就越高, 负载每增加100Ω, 精度就下降 0.1%）
温度漂移：±0.015% / ℃
响应时间：< 1ms
测试电压（输入/输出）：1.5KV,1min ,50Hz
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围： 5~95%（无冷疑）
电磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
机壳材质：PC（聚碳酸脂）材料
防护等级：IP 20
外形尺寸：6.2×84×100（mm）
重量： 约 50 克

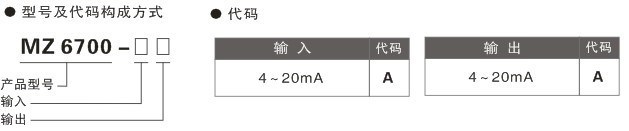

选型、订货代码

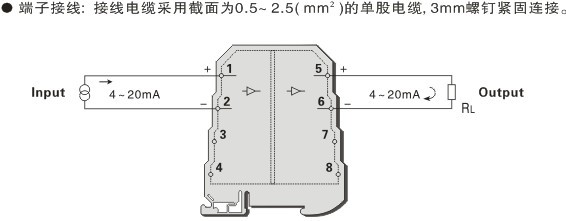

端子接线图
