 TM6053-A1A1,TM6053-B2B2,TM6053-C3C3,TM6053-Z9Z9,直流信号隔离器 一入二出
TM6053  直流信号隔离器 一入二出特性
将处于现场的各种设备的直流信号源, 经过隔离、干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。
该直流信号隔离器采用独立的直流电源供电，供电电源 - 输入- 输出之间隔离。
概述
直流信号输入, 隔离输出 4~20mA、1~5V或其它所需的直流信号。
独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：< 45mA
输入
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：< 25mA
输出
输出电流：4～20mA；0～20mA；0～10mA； 其它指定电流
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出负载：4（0）~20mA输出时,  ≤350Ω（出厂默认）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1（0）~5V输出时,  ≥10KΩ
输出纹波： < 10mVp-p
综合通用参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

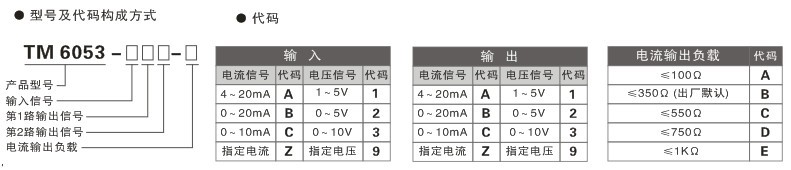

选型、订货代码

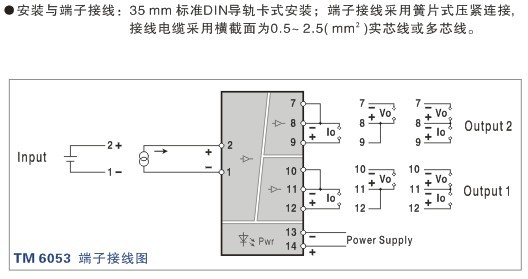

端子接线图
