TM6000系列TM6716  直流电压输入二线制隔离器 一入一出特性
•接收来自于现场的直流电压信号，经隔离传送，转换输出直流电流信号 4～20mA 至控制系统或其它仪表。
•该隔离器采用二线制供电方式，输入－输出之间隔离。
概述•直流电压1~5V,0~5V,0~10V 输入, 隔离输出 4~20mA。
•二线制仪表。
•二线制供电电压 12~28V DC。
TM6716  直流电压输入二线制隔离器 技术参数•输入
输入信号：1～5V；0～5V；0～10V；或指定电压
输入阻抗： ≥20KΩ
•输出
输出电流（Io ）：4～20mA
输出回路供电电源（Ue）：12 ~ 28VDC
最小工作电压（Ui）：12VDC
输出负载能力：见下列计算图示：

输出负载电阻（RL）：计算式 RL≤（Ue-Ui）÷ 0.02
输出纹波： < 10mVp-p
TM6716  直流电压输入二线制隔离器 综合通用参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间：< 10ms
稳定时间：≤3s
隔离能力：输入-输出之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出之间  ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×104×110（mm）
工作环境温度： -20～＋60℃
TM6716  直流电压输入二线制隔离器 选型、订货代码

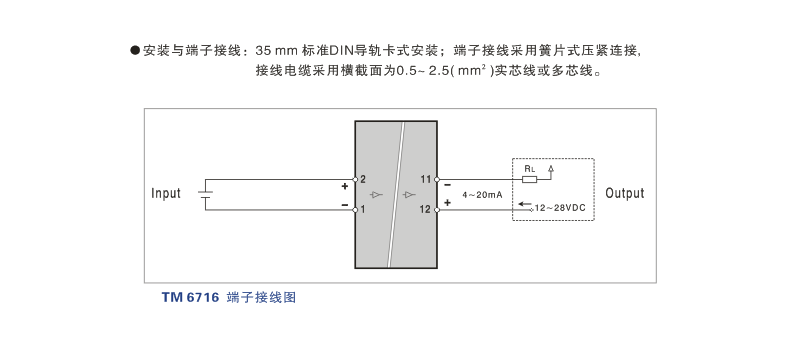

TM6716  直流电压输入二线制隔离器 端子接线图
