MSC302,ZK-MSC302，MSC302-1030，配电隔离器
功能

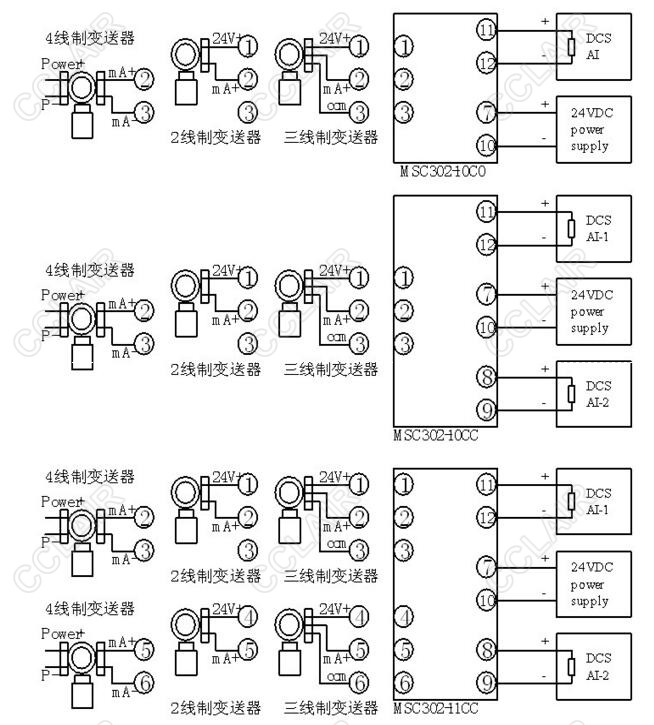

向现场2/3线制变送器提供工作电源，同时采样变送器
的输出电流，经过隔离转换后，输出到DCS或PLC。
也可用于4线制变送器，隔离变送器输出的电流信号。
型号规格及代码
|
型号
|
输入1
|
输入2
|
输出1
|
输出2
|
|
MSC302-10C0
|
4~20mA
|
无
|
4~20mA
|
无
|
|
MSC302-1030
|
4~20mA
|
无
|
1~5V
|
无
|
|
MSC302-10CC
|
4~20mA
|
无
|
4~20mA
|
4~20mA
|
|
MSC302-10C3
|
4~20mA
|
无
|
4~20mA
|
1~5V
|
|
MSC302-1033
|
4~20mA
|
无
|
1~5V
|
1~5V
|
|
MSC302-11CC
|
4~20mA
|
4~20mA
|
4~20mA
|
4~20mA
|
|
MSC302-11C3
|
4~20mA
|
4~20mA
|
4~20mA
|
1~5V
|
|
MSC302-1133
|
4~20mA
|
4~20mA
|
1~5V
|
1~5V
|
技术指标
工作电源：24VDC±10%
功 耗：≤2.5W
配电电压：18.5~28.5V
配电保护：最大短路电流，30mA
输入阻抗：电流采样等效电阻≤100Ω
输出负载：电流输出，≤350Ω
电压输出，≥5kΩ
转换精度：±0.2%F.S
温度漂移：±0.015% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
安装方法

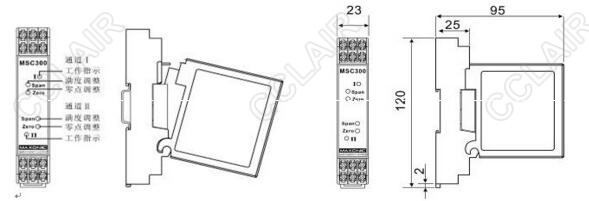

35mm导轨卡装；主机与底座可以插拔分离外形尺寸图120mm*95mm*23mm
SC302 配电隔离器
