MZ6049,MZ6049-PA,隔离配电器（支持HART信号 一入一出）
MZ6049 隔离配电器,支持HART信号 一入一出特性
单通道，一入一出。
具备给二线制变送器配电的功能。
将变送器电流信号4~20mA隔离传送。
独立的直流电源供电方式。
输入－输出－电源之间隔离。
高精度 , 可长期保证准确度 0.1% 。
小体积, 超薄, 壳体厚度仅为6.2 mm。
端子化设计, 全蔽结构, 无需防尘。
螺丝拧紧连接, 接线简单。
概述
给二线制变送器提供隔离的直流电源, 并检测来自变送器的 4~20mA 电流信号, 经过 隔离传送，输出4~20mA电流信号。信号隔离能有效消除地回路，解决工业现场信号干扰、转换、传输及匹配问题。
该产品支持HART 信号传输。
该隔离配电器采用独立的直流电源供电方式。
该隔离配电器体积小， 超薄, 机壳厚度仅为6.2mm。屏蔽的端子化结构设计,结构紧凑, 无需防尘,无需散热。
标准的 35mmDIN 导轨卡式安装。
可以与单元组合仪表及DCS、PLC等系统配合使用。
技术参数
输 入
输入信号：4～20mA
输入阻抗：24Ω
给变送器的配电：20mA时,≥18.5V（出厂默认）,
若需要更大配电（如≥22V）,订货时注明
最大输入电流：约 24mA
输 出
输出信号：4～20mA；HART 信号
电流输出负载：≤350Ω（出厂默认）,
另有 ≤550Ω,≤750Ω,≤1KΩ 可选
HART通信时，负载电阻RL：≥250Ω
综合通用参数
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）： < 40mA
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间：< 1ms
稳定时间：< 3s
测试电压（输入/输出/电源）：1.5KV,1min ,50Hz
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围： 5~95%（无冷疑）
电磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
机壳材质：PC（聚碳酸脂）材料
防护等级：IP 20
外形尺寸：6.2×84×100（mm）
重量： 约 50 克

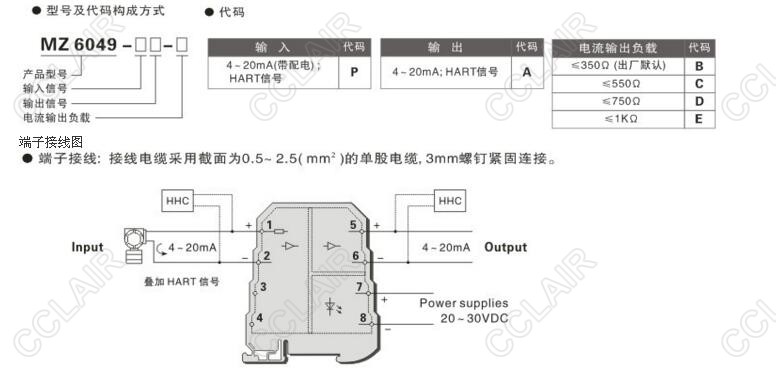

选型、订货代码
