TM6043T,TM6043T-PA,TM6043T-PA1,TM6043T-PB2,TM6043T-PC3,TM6043T-PZ9,隔离配电器一入二出

2017-05-20 18:501961

信息概况

价格：未填
型号： TM6043T,TM6043T-PA,TM6043T-PA1,TM6043T-PB2,TM6043T-PC3,TM6043T-PZ9,隔离配电器一入二出
发货：3天内

TM6043T,TM6043T-PA,TM6043T-PA1,TM6043T-PB2,TM6043T-PC3,TM6043T-PZ9,隔离配电器一入二出 TM6043T 隔离配电器一入二出特性给处于现场的变送器提供隔离的直流电源，并检测来自变送器的4~20mA电流信号，经过隔离、干扰抑制等处理后。向控制系统或其它仪表输出 4~20mA 以及其它直流电流或电压信号。
该隔离配电器采用独立的直流电源供电方式, 并支持输出回路供电，供电电源－输入－输出之间隔离。
概述
给二线制或三线制变送器配电。
4~20mA输入，第一路输出 4~20mA ,支持输出回路供电。
第二路输出直流电流或电压信号。独立的直流电源供电方式。
技术参数
供电电源
供电电压范围：20～30VDC
额定供电电压：24VDC
电流消耗（24VDC供电时）：< 60mA
输入
输入信号：4～20mA
输入阻抗：24Ω
给变送器的配电：20mA时,≥18.5V（出厂默认）,
若需要更大配电（如≥22V）,订货时注明
最大输入电流：约 24mA
第一路输出
输出电流（Io）： 4～20mA
输出回路供电电压（Ue）：12～35V
电压降（Ud）：3V
输出负载电阻（RL）：计算式 RL ≤（Ue - Ud）÷0.02
（注明: 输出回路供电电压的选择应根据负载大小确定，
过高电压且负载很小时，将会加重隔离器的发热状况。）
第二路输出
输出电流： 4～20mA；0～20mA；或指定电流量程
输出电压：1～5V；0～5V；其它指定电压
电流输出负载：4（0）~20mA输出时, ≤350Ω（出厂默认）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可选
电压输出负载：1（0）~5V输出时, ≥10KΩ
输出纹波： < 10mVp-p
综合通用参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间：< 10ms
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
机壳材质：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作环境温度： -20～＋60℃

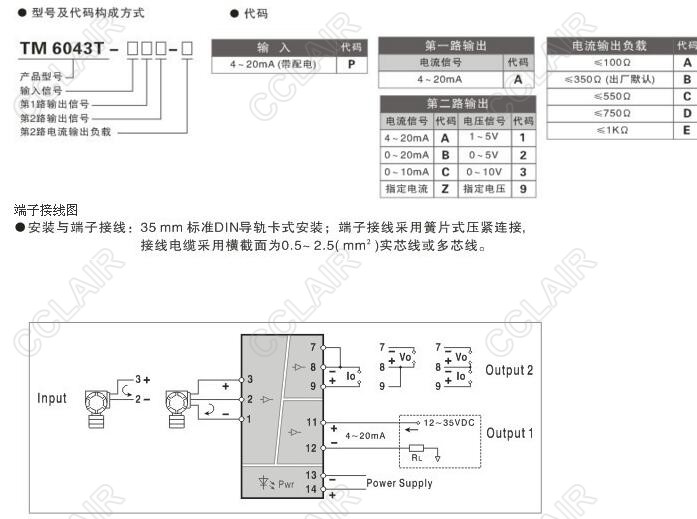

选型、订货代码
