防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：（端子7/10、9/12间）
Um=250V    Uo=11V
Io=14mA     Po=38mW
Co=1.4μF   Lo=60mH

主要技术指标
工作电源：24VDC±10%
功    耗：≤1W/通道（无源输出）
输入信号（本安端）：
无源开关输入（干触点）：
短路电流：8mA
开路电压：8V
有源开关输入（电流）：
回路电流≤1.2mA表示“关”
回路电流≥2.1mA表示“开”
输出信号（非本安端）：
    无源继电器输出：
        触点类型：常开（可选常闭）
触点容量：0.2A/30VDC
    无源集电极输出：
        外供电源：≤30VDC
电流负载：≤60mA
    有源输出：最大输出能力24VDC/35mA
开关频率：≤5KHz（集电极输出）
≤20Hz（继电器输出）
绝缘强度：本安/非本安，≥2000VAC（1min）
非本安/非本安，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
ZK-MSB308检测端开关量隔离安全栅

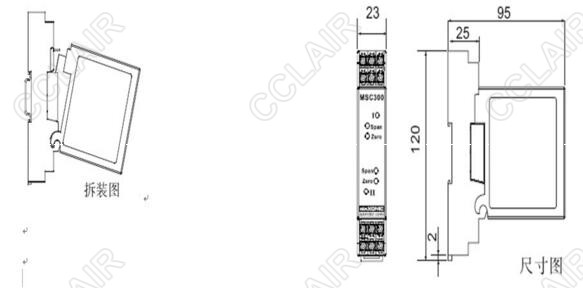

 安装方法                                        外形尺寸图
35mm导轨卡装；主机与底座可以插拔分离            （120mm*95mm*25mm）

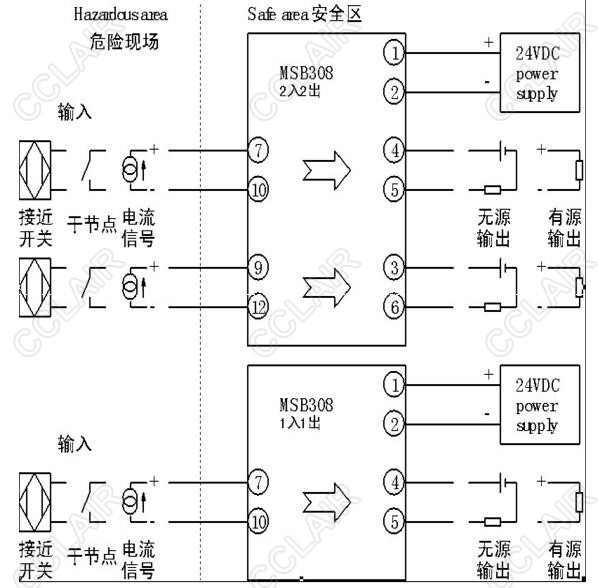

应用接线图

说明：
端子7、10   : 输入1的正、负极
端子9、12   : 输入2的正、负极
端子8、11   : 不连接
端子1、2    : 工作电源的正、负极
端子4、5    : 输出1的正、负极
端子3、6    : 输出2的正、负极

ZK-MSB308-G010,ZK-MSB308-1121,ZK-MSB308-1244,
ZK-MSB308-1GGG,ZK-MSB308-2121,ZK-MSB308-2244,
ZK-MSB308-G010,ZK-MSB308-G121,ZK-MSB308-GGGG,
