ZK-MSB307,ZK-MSB307-1010,ZK-MSB307,2010,检测端转换隔离安全栅
功能
接收危险场所的线性电压/电流信号，经过隔离，变换成用户指定的线性信号，输出给安全区域；可选1入1出、1入2出、2入2出；限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。
型号规格
|
ZK-MSB307-
|
输入1代码
|
输入2代码
|
输出1代码
|
输出2代码
|
信号
|
|
输入1
|
1
|
|
|
|
0~1VDC
|
|
2
|
|
|
|
0~5VDC
|
|
3
|
|
|
|
1~5VDC
|
|
4
|
|
|
|
0~10VDC
|
|
A
|
|
|
|
0~10mADC
|
|
B
|
|
|
|
0~20mADC
|
|
C
|
|
|
|
4~20mADC
|
|
D
|
|
|
|
两线制4~20mADC
|
|
G
|
|
|
|
其他信号
|
|
输入2
|
0
|
|
|
无输入2
|
|
1
|
|
|
0~1VDC
|
|
2
|
|
|
0~5VDC
|
|
3
|
|
|
1~5VDC
|
|
4
|
|
|
0~10VDC
|
|
A
|
|
|
0~10mADC
|
|
B
|
|
|
0~20mADC
|
|
C
|
|
|
4~20mADC
|
|
D
|
|
|
两线制4~20mADC
|
|
G
|
|
|
其他信号
|
|
输出1
|
1
|
|
0~1VDC
|
|
2
|
|
0~5VDC
|
|
3
|
|
1~5VDC
|
|
4
|
|
0~10VDC
|
|
A
|
|
0~10mADC
|
|
B
|
|
0~20mADC
|
|
C
|
|
4~20mADC
|
|
G
|
|
其他信号
|
|
输出2
|
0
|
无输出2
|
|
1
|
0~1VDC
|
|
2
|
0~5VDC
|
|
3
|
1~5VDC
|
|
4
|
0~10VDC
|
|
A
|
0~10mADC
|
|
B
|
0~20mADC
|
|
C
|
4~20mADC
|
|
G
|
其他信号
|
ZK-MSB307检测端转换隔离安全栅
防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：（端子7/10间、9/12间）
Um=250V Uo=28V Io=93mA
Po=655mW Co=0.05μF Lo=2.4m
其他技术指标
工作电源：24VDC±10%
功 耗：≤1.5W（1路20mA输出）
≤2.0W（2路20mA输出）
≤2.5W（配电器；2路20mA输出）
输入信号：直流电流或电压信号，危险区
输入阻抗：电流输入≤200Ω；电压输入≥5KΩ
配电电压：16~26V；仅限配电器
配电保护：最大短路电流，30mA
最高开路电压，28V
输出信号：直流电流或电压信号，安全区
输出负载：电流输出≤350Ω；电压输出≥5KΩ
转换精度：±0.1%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa

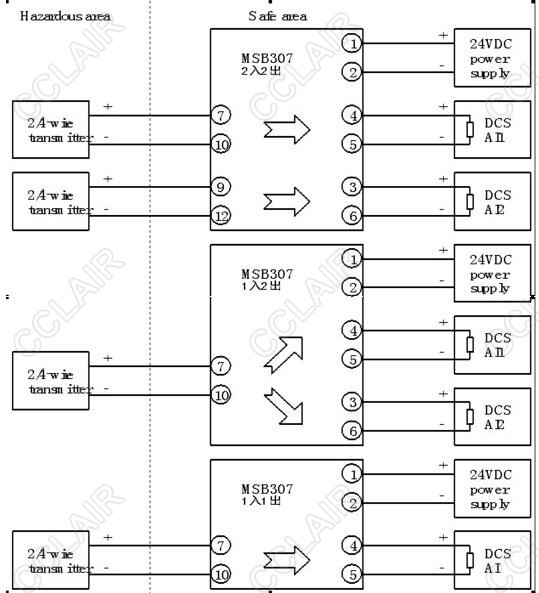

应用接线图
端子7、10 : 输入1的正、负极 端子9、12 : 输入2的正、负极
端子8、11 : 不连接 端子1、2 : 工作电源的正、负极
端子4、5 : 输出1的正、负极 端子3、6 : 输出2的正、负极
ZK-MSB307-3010,ZK-MSB307-4010,ZK-MSB307-A010,
ZK-MSB307-B010,ZK-MSB307-C010,ZK-MSB307-D010,
ZK-MSB307-G010,ZK-MSB307-2121,ZK-MSB307-3121,
ZK-MSB307-4121,ZK-MSB307-A121,ZK-MSB307-B121,
ZK-MSB307-C121,ZK-MSB307-D121,ZK-MSB307-G121,
ZK-MSB307-3232,ZK-MSB307-4232,ZK-MSB307-A232,
ZK-MSB307-B232,ZK-MSB307-C232,ZK-MSB307-D232,
