ZK-MSB304,ZK-MSB304-1020,ZK-MSB304-2020,ZK-MSB304-40GG,热电阻温度变送隔离栅
功能
接收危险场所的Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，经过线性化处理，变换成与温度成线性的标准信号，输出给安全区域。隔
|
ZK-MSB304E-
|
输入1代码
|
输入2代码
|
输出1代码
|
输出2代码
|
信号
|
|
输入1
|
1
|
|
|
|
Pt100
|
|
2
|
|
|
|
Cu50
|
|
3
|
|
|
|
Cu100
|
|
4
|
|
|
|
Pt50
|
|
G
|
|
|
|
其他热电阻
|
|
输入2
|
0
|
|
|
无输入2
|
|
输出1
|
2
|
|
0~5VDC
|
|
3
|
|
1~5VDC
|
|
B
|
|
0~20mADC
|
|
C
|
|
4~20mADC
|
|
G
|
|
其他量程
|
|
输出2
|
0
|
无输出2
|
|
2
|
0~5VDC
|
|
3
|
1~5VDC
|
|
B
|
0~20mADC
|
|
C
|
4~20mADC
|
|
G
|
其他量程
|
防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：（端子7/9、8/9间）
Um=250V Uo=6.6V
Io=68mA Po=99mW
Co=15μF Lo=7mH
其他技术指标
工作电源：24VDC±10%
输入信号：Cu50、Pt100
输出信号：直流电流或电压信号
功 耗：≤1.0W（1路20mA输出）
≤1.5W（2路20mA输出）
输出负载：电流输出，≤350Ω
电压输出，≥5KΩ
转换精度：±0.2%F.S（△R>40Ω）
±0.4%F.S（40Ω≥△R≥20Ω）
温度漂移：±100ppm/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
ZK-MSB304热电阻温度变送隔离栅

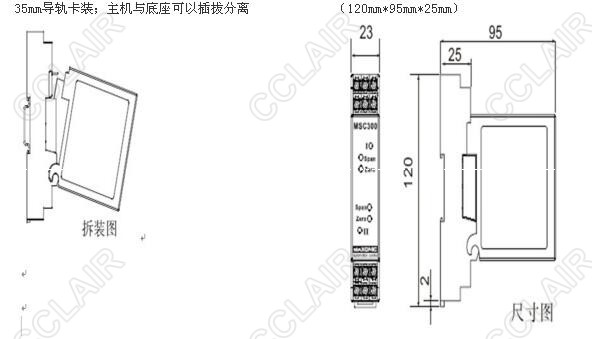

安装方法 外形尺寸图
35mm导轨卡装；主机与底座可以插拔分离 （120mm*95mm*25mm）

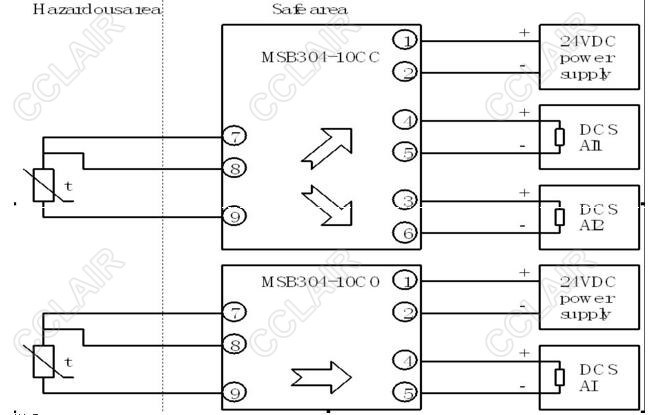

应用接线图
ZK-MSB304-3020,ZK-MSB304-4020,ZK-MSB304-G020,
ZK-MSB304-1032,ZK-MSB304-2032,ZK-MSB304-3032,
ZK-MSB304-4032,ZK-MSB304-G032,ZK-MSB304-10B3,
ZK-MSB304-20B3,ZK-MSB304-30B3,ZK-MSB304-40B3,
ZK-MSB304-G0B3,ZK-MSB304-10CC,ZK-MSB304-20CC,
ZK-MSB304-30CC,ZK-MSB304-40CC,ZK-MSB304-G0CC,
ZK-MSB304-10GG,ZK-MSB304-20GG,ZK-MSB304-30GG,
