ZK-MSB303,ZK-MSB303-1020,ZK-MSB303-2020,ZK-MSB303-3020,热电偶温度变送隔离栅
功能
接收现场的K、S、E、B、R、T、J、N等热电偶传感器的输出信号，
经过隔离线性化处理，并转换成与温度成线性关系的标准信号输出。
隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。
型号规格
|
ZK-MSB303-
|
输入1代码
|
输入2代码
|
输出1代码
|
输出2代码
|
信号
|
|
输入1
|
1
|
|
|
|
K型热电偶
|
|
2
|
|
|
|
S型热电偶
|
|
3
|
|
|
|
E型热电偶
|
|
4
|
|
|
|
B型热电偶
|
|
5
|
|
|
|
R型热电偶
|
|
6
|
|
|
|
T型热电偶
|
|
7
|
|
|
|
J型热电偶
|
|
8
|
|
|
|
N型热电偶
|
|
G
|
|
|
|
其他热电偶
|
|
输入2
|
0
|
|
|
无输入2
|
|
输出1
|
2
|
|
0~5VDC
|
|
3
|
|
1~5VDC
|
|
B
|
|
0~20mADC
|
|
C
|
|
4~20mADC
|
|
G
|
|
其他信号
|
|
输出2
|
0
|
无输出2
|
|
2
|
0~5VDC
|
|
3
|
1~5VDC
|
|
B
|
0~20mADC
|
|
C
|
4~20mADC
|
|
G
|
其他信号
|
防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：（端子8/9间）
Um=250V Uo=6.6V Io=68mA
Po=99mW Co=15μF Lo=7mH
其他技术指标
工作电源：24VDC±10%
功 耗：≤1.0W（1路20mA输出）
≤1.5W（2路20mA输出）
输入信号：K、S、E、B、R、T、J
输出信号：直流电压或电流信号
输出负载：电流输出，≤350Ω
电压输出，≥5KΩ
转换精度：±0.2%F.S（△V>10mV）
±0.4%F.S（10mV≥△V≥5mV）
温度漂移：±100ppm/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
ZK-MSB303热电偶温度变送隔离栅

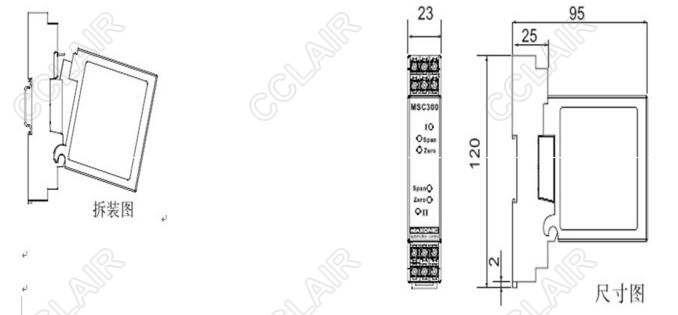

安装方法 外形尺寸图
35mm导轨卡装；主机与底座可以插拔分离 （120mm*95mm*25mm）

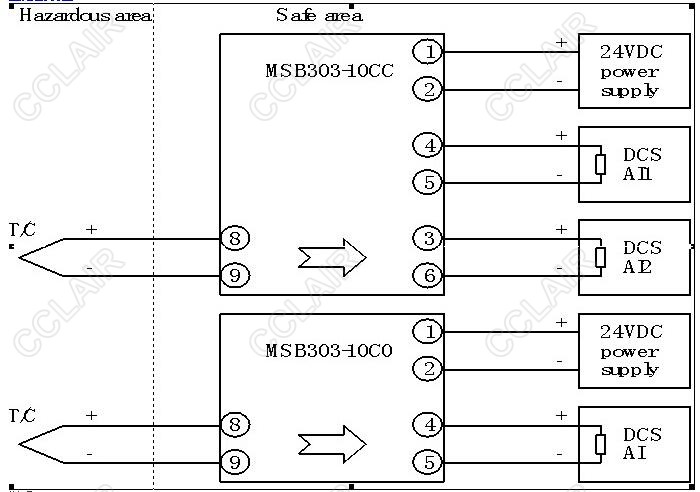

应用接线图
