ZK-MSB302,ZK-MSB302-COCO,ZK-MSB302-COCC,ZK-MSB302-CCCC,检测端配电隔离安全栅
功能
向危险场所的两线制变送器提供工作电源；采样变送器输出信号，
并经过隔离处理后输出；可选1入1出、1入2出、2入2出；
限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。
型号规格
|
产品型号
|
输入1信号
|
输入2信号
|
输出1信号
|
输出2信号
|
工作电源
|
|
ZK-MSB302-C0C0
|
4~20mADC
|
无输入2
|
4~20mADC
|
无输出2
|
24VDC
|
|
ZK-MSB302-C0CC
|
4~20mADC
|
无输入2
|
4~20mADC
|
4~20mADC
|
24VDC
|
|
ZK-MSB302-CCCC
|
4~20mADC
|
4~20mADC
|
4~20mADC
|
4~20mADC
|
24VDC
|
防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：（端子7/10间、9/12间）
Um=250V
Uo=28V
Io=93mA
Po=655mW
Co=0.05μF
Lo=2.4mH
其他技术指标
工作电源：24VDC±10%
功 耗：≤1.2W（1入1出）
≤1.8W（1入2出）
≤2.4W（2入2出）
输入信号：两线制4~20mA，危险区
配电电压：16~26V
配电保护：最大短路电流，30mA
最高开路电压，28V
输出信号：4~20mA，安全区
输出负载：≤350Ω
转换精度：±0.1%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa

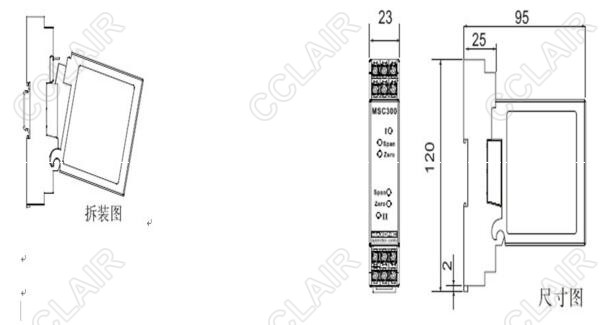

安装方法 外形尺寸图
35mm导轨卡装；主机与底座可以插拔分离 （120mm*95mm*25mm）

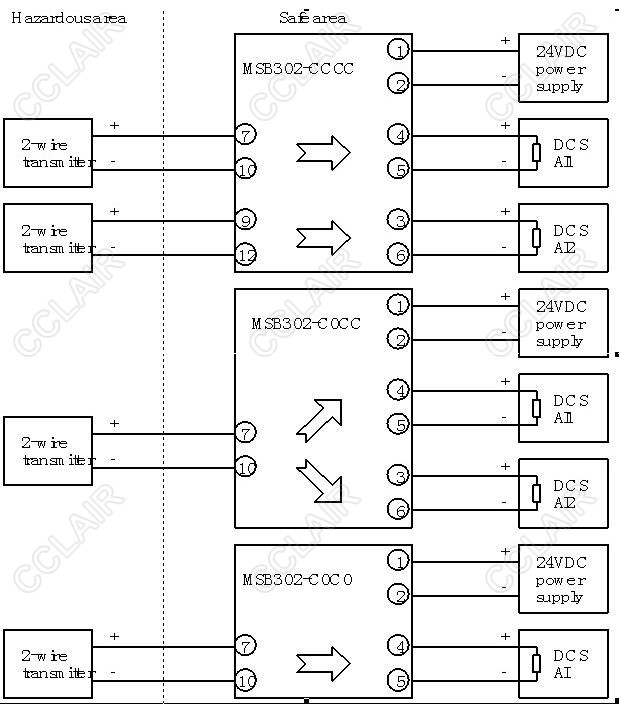

应用接线图
说明：
端子7、10 : 输入1的正、负极
端子9、12 : 输入2的正、负极
端子8、11 : 不连接
端子1、2 : 工作电源的正、负极
端子4、5 : 输出1的正、负极
端子3、6 : 输出2的正、负极
