WRKK2-191,WREK1-131,WREK1-191,
WREK2-131,WREK2-191,

安装锅炉金属壁铠装热电偶时,应选择铠装热电偶的安装位置。安装锅炉金属壁铠装热电偶有几种方式、方法,应根据现场的具体情况选择铠装热电偶的安装方式。安装人员应对这些安装方式的使用性能进行比较,根据使用要求和性能比较来选择铠装热电偶的安装方式。
锅炉金属温度是运行中的重要参数。汽包壁上部与下部、汽包导汽管壁、过热器管壁、再热器管壁、燃烧器喉部套管外壁及一次风喷口前端筒壁等地方均要求安装铠装热电偶。其测量参数对于保证汽包、过热器、再热器的安全运行和了解炉膛火焰燃烧的均匀性和稳定性、燃烧器是否过热尤为重要。热电偶最容易出现的故障是测温元件引出线断线或短路,而该故障一般要停机、停炉后才能处理。因此,选用正确的安装方式、方法,确保安装质量,使机组能安全、稳定、高效运行。
铠装热电偶安装位置的选择
锅炉制造厂根据锅炉的热力性能对铠装热电偶的测点位置有详细规定,可依据厂家图纸给出的位置进行安装。如厂家没有给出测点标高,对于过热器、再热器管壁测点一般取在离顶棚管上面100mm内的垂直管段上(如高度不合适可以适当上调) 。同一过热器、再热器管排上的测点安装高度要一致;对于汽包壁测点可按其几何线均分即可。
应用

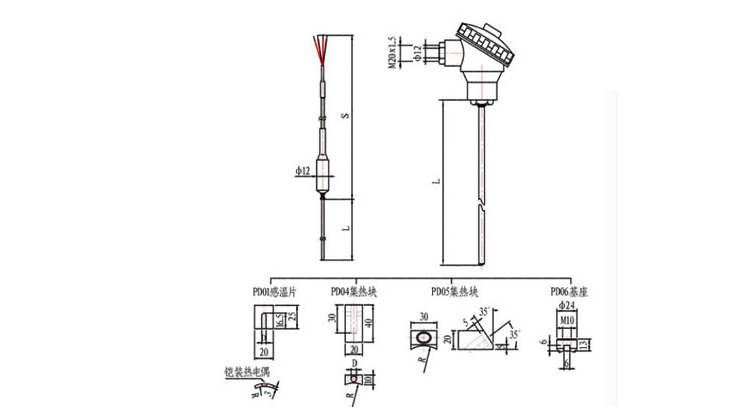

以铠装热电偶配集热块为测温元件用于测量屏过、高过、高再等金属管壁温度
技术参数
