WZPK-240D,多点铠装热电阻
2017-04-16 18:271445
信息概况
  • 价格：未填
  • 型号： WZPK-240D,多点铠装热电阻
  • 发货：3天内
发送询价
 WZPK-240D,多点铠装热电阻

多点铠装热电阻技术参数

品种

分度号

测量范围（℃）

铠套材料

点数与铠径d(mm)

精度等级

备注

三点

六点

十二点

铂电阻

Pt100

-200-500

1Cr18Ni9Ti

Φ3
Φ4
Φ5
Φ6
Φ8

Φ3
Φ4
Φ5
Φ6

Φ3

I或II

1、当每点输出两个信号时，测量点数测相应减半。2、当热电阻为两线输出方式，而传输为三线制时，可在一个端子接一根线；另一个端子接两根线。

多点铠装热电阻特点


1、采用直螺纹、锥管螺纹或法兰等多种形式的固定装置，可在各种国产或引进设备上安装使用。
2、接线盒类型繁多，可以在一般场合（普通防水盒），爆炸性气氛（隔爆接线盒）或腐蚀性环境（不锈钢隔爆盒）下可靠工作。
3、采用铠装测量元件，耐压抗震，稳定可靠。
4、铠装芯与接线盒之间，都具有在保护管破损后，阻止测量介质侵入的阻断结构。
5、具有符合国际电工委员会IEC标准的多种防爆等级产品（如DIIBT4、DIICT4、DIICT5等），能适应于不同等级要求的防爆场合测温。

多点铠装热电阻概述
多点铠装铂电阻是为化肥工业设计的专用测温仪表。它用来测量合成塔，反应罐等设备内不同深度的温度，当铠径在Φ5以下时，最大深度可达30米以上。使用本产品时，用户需自备外保护管，否则，智只能测量常压和非腐蚀性介质。

多点铠装热电偶选型表

WZP 多点铠装热电阻
  代号 使用行业类别
H 石油化工
  代号 测量点数(在2至12之间，按正整数序列变化)
2 不同深度的测量点为二点
※ ―――――――
※ ―――――――
12 不同深度的测量点数为十二点
  代号 固定装置形式
l 无固定，适用于≤6点
2 固定螺纹，适用于≤6点
3 带活络接头锥形管螺纹，适用于≤12点
4 固定法兰，适用于≤12点
5 带吹气装置直螺纹，适用于≤12点
  代号 接线盒形式
2 防溅式，适用于≤12点
3 防水式，适用于≤6
4 防爆式，适用于≤6点，防爆标志；dIIcT4、ibIIcT5、dIICT5
7 不锈钢隔爆盒，适用于≤12点，防爆标志；dIICT5、ibⅡcT5
  代号 输出形式
2 两线制
3 三线制
  代号 多点热电偶外护管材质
0 1Cr18Ni9Ti;常规供货
1 GH30合金;仅S分度号和B分度号使用
  代号 铠套直径(在3至8之间，按正整数序列变化)
3 铠装直径Φ3
※ ―――――――
※ ―――――――
8 铠套直径由Φ8
  代号 多点热电偶精度等级
II II级;国内常规供货
I I级;协议供货;需加价
  代码 每支元件的插入深度l（由短到长排序）mm
l1 长度最短的一个测量点
※ ―――――――
※ ―――――――
ln(n=测量点数） 长度最长的一个测量点
WZP H □ -□ □ □ □ □ □ □/□/.../□

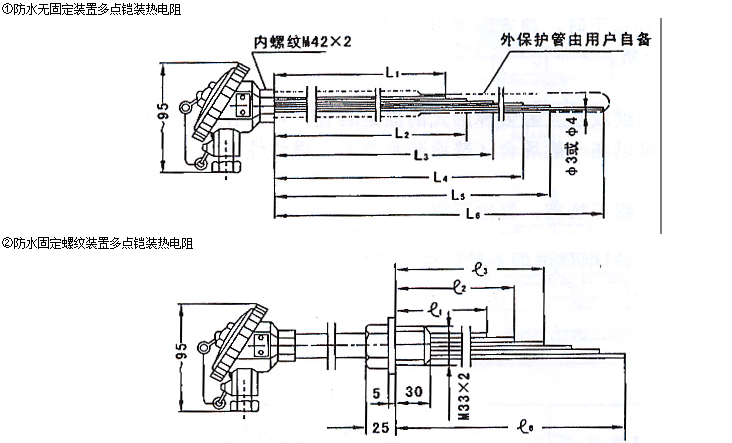

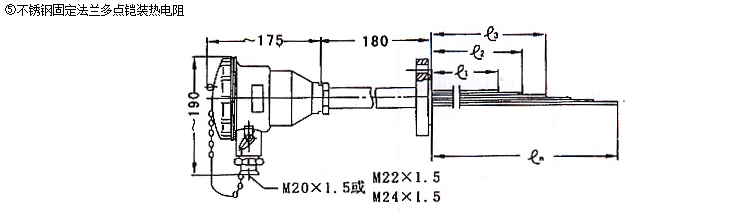

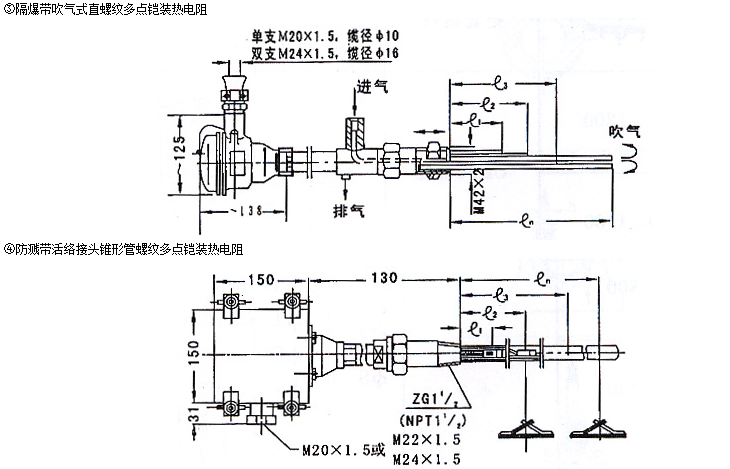

外形结构图
