WZPK-103,WZCK-403,WZCK-273,WZCK-573,铠装铂热电阻
概述
铠装铂热电阻，是一种新型的温度传感器，具有体形细长，热响应快，抗振动，使用寿命长等优点。它与显示仪表配套，可实现对-200～+600℃温度的检测或自动调节，广泛应用于石油、化工、冶金、机械、电力、轻纺、食品、原子能、宇航等工业部门和科技领域。尤其适宜安装在管道狭窄，弯曲和要求快速反映，微型化等特殊场合。 本公司生产的WZPK系列铠装铂热电阻，符合国际电工委员会(IEC)标准。我公司生产的铠装热电阻不但具有一般工业用热电阻的特点外，还具有结构独特新颖，品种规格齐全，技能性能指标高，质量稳定可靠等优点。
铠装铂热电阻的构造
由于铠装铂热电阻的使用要求不同，其外形也往往存在很大差异，但是它们的基本结构大致相同，通常由铠装铂热电阻感温元件，安装固定装置和接线盒等主要部件组成。

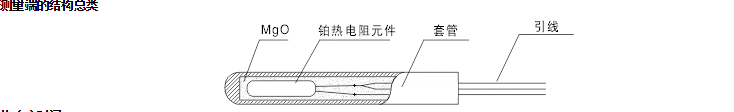

1、铠装铂热电阻感温元件：它是由金属套管，绝缘材料(氧化镁粉)，引线和铂热电阻元件组合而成的坚实体。
2、安装固定装置，其结构型式可分为：无固定装置，固定卡套螺纹、可动卡套螺纹、固定卡套法兰，可动卡套法兰等
3、按线方式：其结构可分为无接线盒式、简易式、防溅型接线盒式、防水型接线盒式、隔爆型接线盒式、插座式等。
作用原理
热电阻的作用原理是基于利用物质在温度变化时本身电阻也随着发生变化特性来测量温度的。热电阻的受热部分(感温元件)是细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，则所测得的温度是感温元件所在范围内介质中的平均温度。
WZPK系列铠装铂热电阻标准外径尺寸和套管材质
| |
套管外径φ
|
套管材质
|
|
分度号
|
|
Pt100
|
Pt1000
|
|
单支式
双支式
|
3.0
|
304
321
316
316L
|
|
3.2
|
|
4.0
|
|
4.8
|
|
5.0
|
|
6.4
|
|
8.0
|
适合等级
|
标准
|
ZBY301-85工业铂热电阻技术条件及分度表、JJG229-98工业铂、铜热电阻检定规程
|
|
主要技术参数
|
分度号
|
0℃时的公称电阻值
|
电阻温度系数
|
测温范围、精度选编用允差
|
|
测量范围(0℃）
|
精度等级和允差
|
|
Pt1000
Pt100
|
1000
100
|
0.003851
|
-200-500℃
|
A级Grade A:
±(0.15+0.002%ltl)
B级Grade B:
±(0.3+0.005%ltl)
|
| |
Cu50
|
50
|
0.004280
|
-50-150℃
|
±(0.3+0.006ltl)
|
热响应时间
|
套管直径
|
热响应时间
|
|
Ф3
|
≤3
|
|
Ф4
|
≤5
|
|
Ф5
|
≤8
|
|
Ф6
|
≤12
|
|
Ф8
|
≤15
|

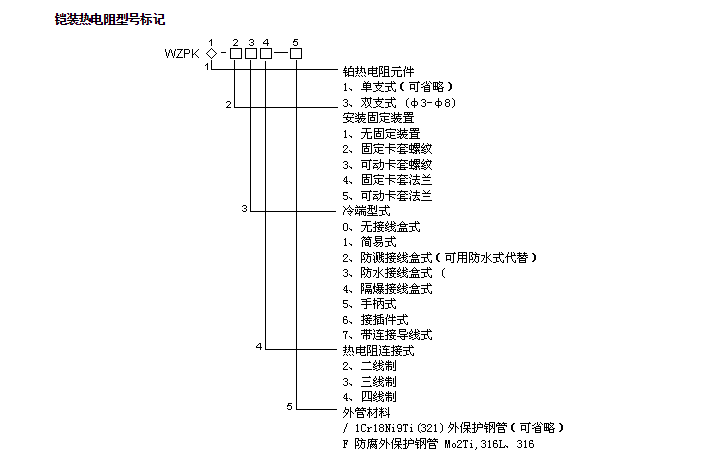

WZPK-103,WZPK2-103,WZCK-103,WZPK-103,WZPK2-103,
WZPK-203,WZPK2-203,WZCK-203,WZPK-203,WZPK-303
WZPK-303,WZPK2-303,WZCK-303,WZPK2-203,WZPK2-303
WZPK-403,WZPK2-403,WZCK-403,WZCK-203,WZCK-303
WZPK-503,WZPK2-503,WZCK-503,WZPK-403,WZPK-503
WZPK2-403,WZPK2-503,WZCK-403,WZCK-503,WZCK-103
WZPK-123,WZPK-133,WZPK2-123,WZPK2-123,WZCK-123
WZPK-223,WZPK-233,WZPK2-223,WZPK2-223,WZCK-223
WZPK-323,WZPK-333,WZPK2-323,WZPK2-323,WZCK-323
WZPK-423,WZPK-433,WZPK2-423,WZPK2-423,WZCK-423
WZPK-523,WZPK-533,WZPK2-523,WZPK2-523,WZCK-523
WZCK-133,WZCK-233,WZCK-333,WZCK-433,WZCK-533
WZPK-133,WZPK2-133,WZCK-133,WZPK-233,WZPK-333
WZPK2-233,WZPK2-333,WZCK-233,WZCK-333,WZPK-433,
WZPK-533,WZPK2-433,WZPK2-533,WZCK-433,WZCK-533
WZPK-163,WZPK2-163,WZCK-163,WZPK-263,WZPK2-263
WZPK-363,WZPK2-363,WZCK-363,WZPK-463,WZPK2-463
WZPK-563,WZPK2-563,WZCK-563,WZCK-263,WZCK-463
WZPK-163,WZPK2-163,WZCK-163,WZPK-263,WZPK-363
WZPK2-263,WZPK2-363,WZCK-263,WZCK-363,WZPK-463,
WZPK-563,WZPK2-463,WZPK2-563,WZCK-463,WZCK-563
WZPK-173,WZPK2-173,WZCK-173,WZPK-273,WZPK2-273,
WZPK-373,WZPK2-373,WZCK-373,WZPK-473,WZPK2-473,
WZPK-573,WZPK2-573,WZCK-573,WZCK-273,WZCK-473
WZPK-173,WZPK2-173,WZCK-173,WZPK-273,WZPK-373
WZPK2-273,WZPK2-373,WZCK-273,WZCK-373,WZPK-473,
WZPK-573,WZPK2-473,WZPK2-573,WZCK-473,WZCK-573
