 WZCM-201,WZPM-201,WZPM-201B,WZPM2-001,端面热电阻

一、概述

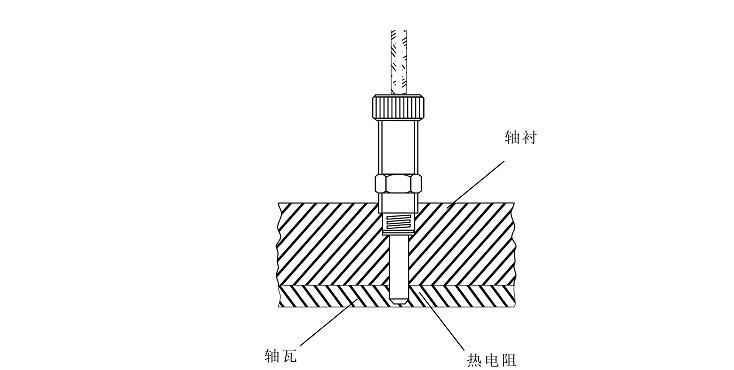

WZCM、WZPM型端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计端面，与一般轴向热电阻相比，能更正确和迅速的反应被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。

二、主要技术指标 ※ 感温元件在0℃的电阻值（Ro）
分度号：Cu50：Ro=50±0.050Ω
分度号：Cu100：Ro=100±0.10Ω
分度号：Pt100：Ro=100±0.12Ω
●测量范围和允差

名称 分度好 允许误差△t ℃ 测量范围 ℃
端面铜电阻 Cu50或Cu100 ±（0.30+6.0×10-3︱t︱ -50~100
端面铂电阻 Pt100 A:±(0.15+0.002) -100~150

B:±(0.30+0.005)︱t︱
注：t为被测温度的绝对值
三、型号及规格

型号

分度号

结构特征

测量范围
℃

保护管材料

外接引线长度

规格

公称压力
MPa

热响应时间

直径(mm)

M

WZCM-201

Cu50或Cu100

固定埋入或螺纹连接

-50~100

紫铜(T2-Y)

500
1000
1500
2000
1500

Φ6

M8×0.75

常压

＜15

WZPM-201

Pt100

-100~150

紫铜(T2-Y)

常压

＜10

WZPM-201B

 Φ8.7 M10×1


端面热电阻常用规格型号
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=75
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=90
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线3米，衬套L=105
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=110
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=40
双支端面热电阻 WZPM2-001/Pt100/带压套及成套附件,引线10米，衬套L=28
