WRNT-001,WRNT2-001,WRET-001,WRET2-001,测温用热电偶、热电阻
WRN-01,WRER-01,WRNR2-01,WRER2-01

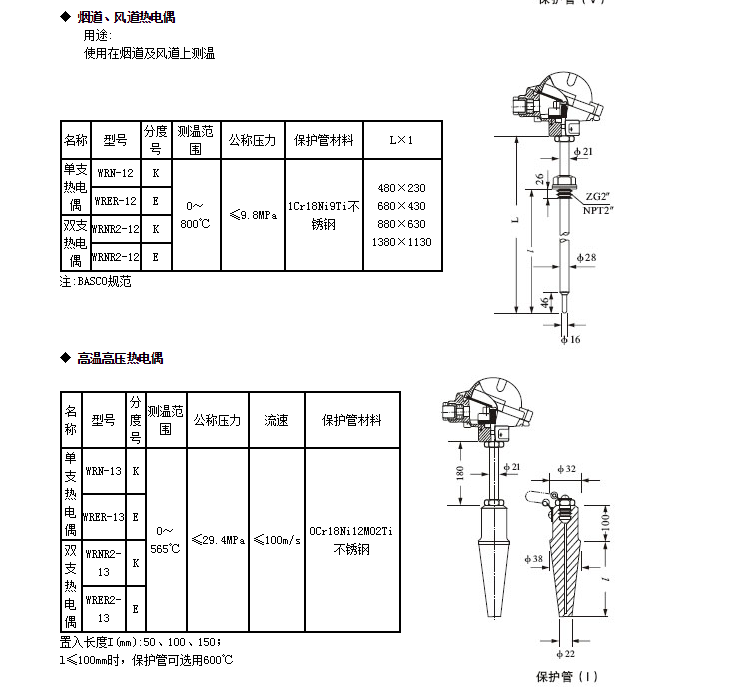

WRN-12,WRER-12,WRNR2-12,WRNR2-12
WRN-13,WRER-13,WRNR2-13,WRER2-13
WRN-14,WRER-14,WRNR2-14,WRER2-14
WRN-15,WRER-15,WRNR2-15,WRER2-15
WRN-15A,WRER-15A,WRNR2-15A,WRER2-15A
◆ 量程规格
| 类别 |
代号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差△t |
| 镍铬-镍硅 |
WRNT |
K |
0～800 |
Ⅱ |
±2.5℃或±0.75%t |
| 镍铬-铜镍 |
WRET |
E |
0～600 |
Ⅱ |
±2.5℃或±0.75%t |
| 铜-铜镍 |
WRCT |
T |
-40～350 |
Ⅱ |
±1℃或±0.75%t |
| 铂电阻 |
WZPT |
Pt100 |
-200～500 |
A级 |
±(0.3+0.005│t│) |
| 铜电阻 |
WZCT |
Cu50 |
-50～150 |
合格 |
±(0.3+6.0×10-3t) |
注:“t”为感温元件实测温度，对于铂电阻则为感温元件实测温度的绝对值。
◆ 公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
◆ 热电偶绝缘电阻
常温绝缘电阻的试验电压为直流500+50V。测量常温绝缘电阻的大气条件为：温度15～35℃，相对温度45%，大气压力86～106kpa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ·m
即：Rr·L〉＞100MΩ L＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ
L-热电偶的长度，m
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
◆ 电阻绝缘电阻
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度应在10～35℃范围内，相对湿度应不大于80%，常温绝缘电阻值应不小于100MΩ。
◆ 热电阻允许通过电流
通过铂电阻的测量电流最大不超过5mA。

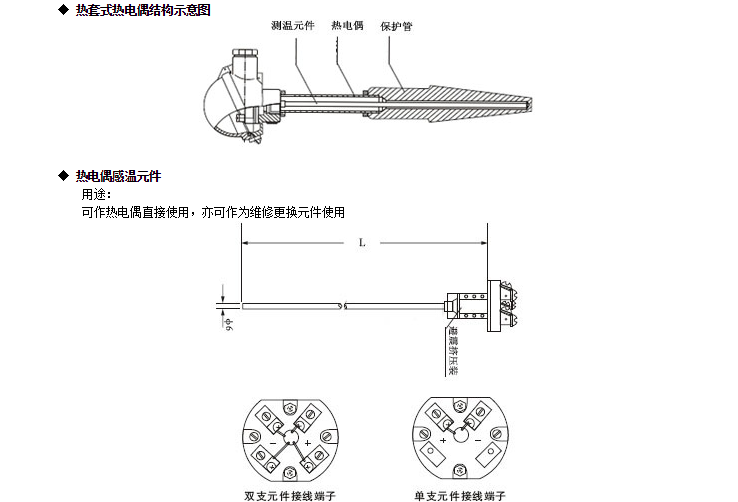

◆ 热套式热电偶
热套式电偶主要用于测量蒸汽管道及锅炉温度。
热电偶采用热套保护管与电偶可分离分工，使用时，用户可将热套焊接或机械固定在设备上，然后装上电偶就可工作，它的优点是提高了保护管的工作压力和使用寿命，又便于电偶的维修或更换，目前这种结构形式被国外广泛采用。
本厂生产的热套保护管采用引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套保护管的强度和使用寿命。
热套式热电偶产品有五种不同结构和安装方式，用户可根据不同的温度，压力及蒸汽流速来选用。
| 名称 |
型号 |
分度号 |
长度 L(mm) |
| 单支感温元件 |
WRNT-001 |
K |
250-800 |
| 双支感温元件 |
WRNT2-001 |
300-850 |
| 单支感温元件 |
WRET-001 |
E |
350-900 |
| 双支感温元件 |
WRET2-001 |
400-950 |
| 450-1000 |
| 500-1050 |
| 550-1400 |
| 600-2270 |
| 650-2770 |
| 700-3200 |
| 750-3500 |
注：高温高压热电偶置入长度l(mm)：50，100，150
中温中压热电偶置入长度l(mm)：50，100，150，200，250，300
低温低压热电偶置入长度l(mm)：50，100，150，200，250，300，350，400，450，500
◆ 热套式热电偶
