TH01A,TH01AM,TH02A,TH03A,TH04A,TH05A,TH06A,温度传感器热安装套管
2017-04-16 17:461243
信息概况
  • 价格：未填
  • 型号： TH01A,TH01AM,TH02A,TH03A,TH04A,TH05A,TH06A,温度传感器热安装套管
  • 发货：3天内
发送询价

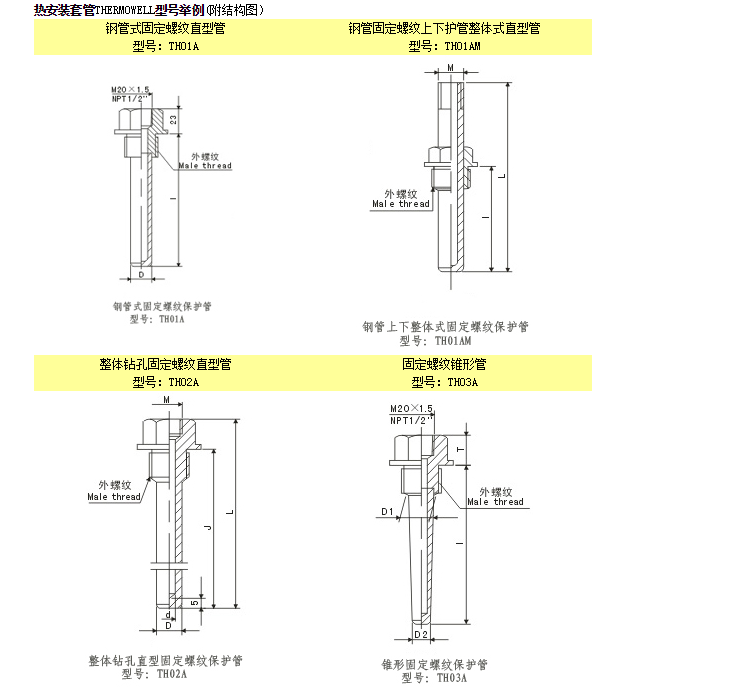

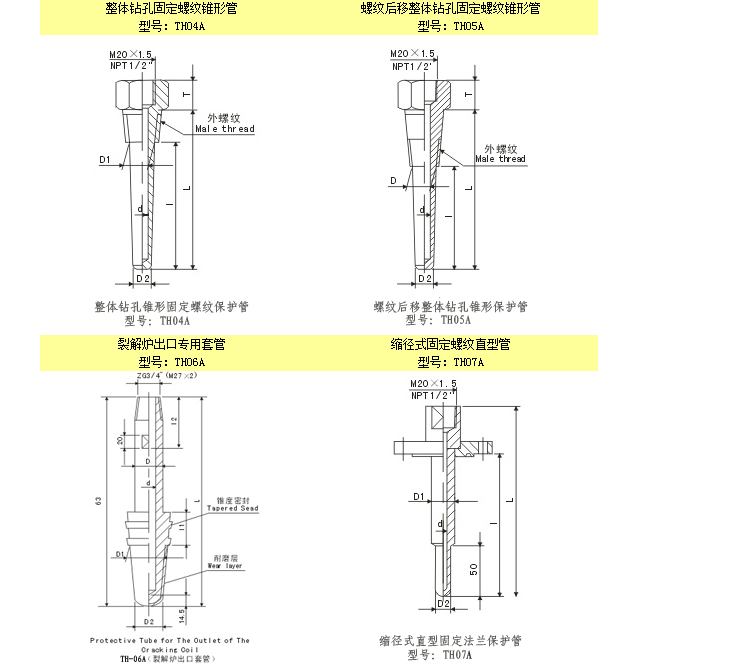

 TH01A,TH01AM,TH02A,TH03A,TH04A,TH05A,TH06A,温度传感器热安装套管

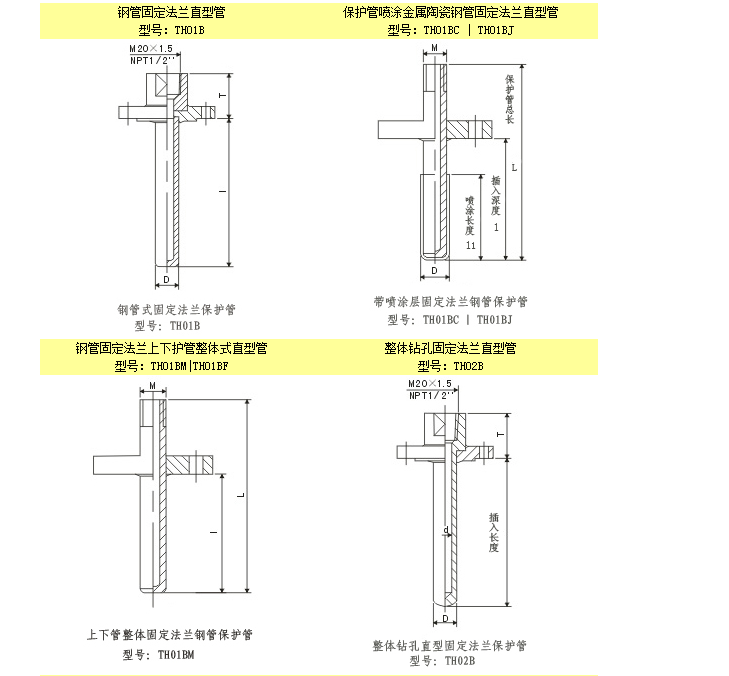

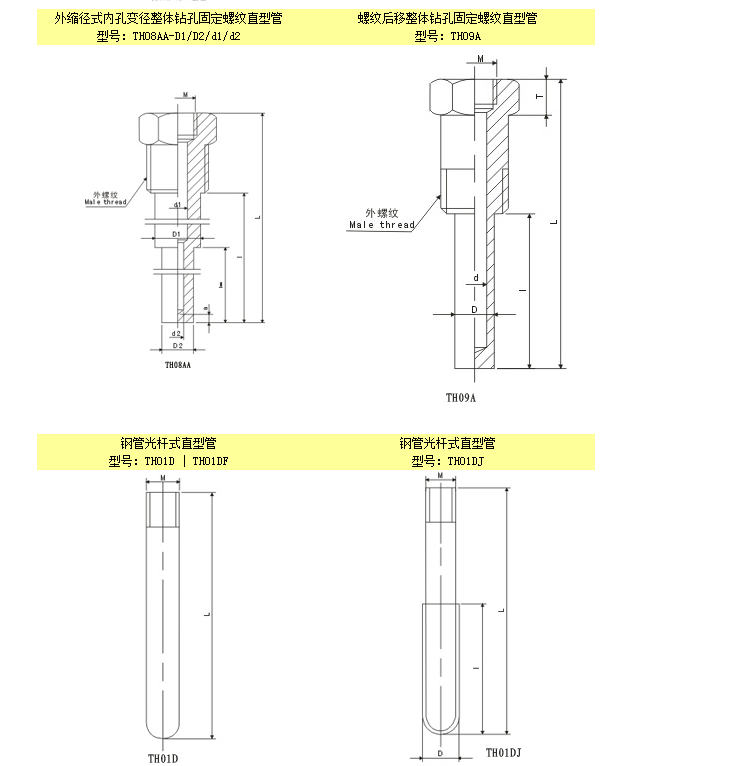

TH09A,TH01D,TH01DJ,TH01B,TH01BC,TH01BJ,TH01BM,TH02B,
TH04B,TH04BF,TH04BB,TH04BT,TH04BF,TH04BE,TH04BD,TH08B,

TH07A,TH08AA-D1/D2/d1/d2,TH03B-D1/D2/d,TH07B-D1/D2/d,TH03BB-D1/D2/d1/d2

概述
安装保护套管是套在测温元件外面或预先安装与设备之上，抵御被测介质的压力和腐蚀的温度传感器安装件，它和热电偶、热电阻、双金属温度计配套使用。

安装保护套管主要技术参数
工作压力 焊 接 型: -0.1—10MPa
  整体钻孔型: -0.1—30MPa
  随所选材料种类和使用温度不同，应该将公称压力合理地降额后
  作为使用的工作压力。
水压试验 试验压力等级为保护管耐压等级的1.5倍
介质流速 不超过80m/s
温度传感器保护套管选型表
TH□□□-□/□-□□-□/□
代号 温度传感器保护套管
TH 安装套管THERMOWELL
代号 外形结构 请参看后面的各型号结构示意图选型
01 钢管式保护管
02 整体钻孔直型管
03 锥形管
04 整体钻孔锥形管
05 螺纹后移整体钻孔锥形管
06 带涂层耐腐蚀耐高温整体钻孔管（适用侧炉套管）
07 缩径式直型管
08 缩径式整体钻孔直型管
09 螺纹后移整体钻孔直型管
代号 过程连接 说 明
A 固定螺纹
B 固定法兰 法兰标准和规格由用户提供
C 焊接式
D 光杆式
代号 附加要求
A 套管内孔为变径结构
B 套管使用于高压环境
C 套管外喷涂搪瓷
D 石化厂炼油提升管抗冲刷专用套管
E 法兰式压接安装
F 套管外整体烧结聚四氟乙烯层和抗冲刷耐磨层，达到耐腐蚀耐磨
M 上下套管整体式
J 套管外部喷涂金属陶瓷
T 特殊要求，协议供货
代号 套管外径 mm 说 明
*** D 锥形结构时时：D1/D2 (请参看各型号图纸）
代号 套管内孔直径 mm 说 明
*** d 套管内孔变径时：d1/d2(请参看各型号图纸）
代号 保护管材料 说 明
0 1Cr18Ni9Ti(304SS)(0Cr18Ni10Ti)
3 316L
4 904L
5 3YC52
6 GH3030
8 SiC
9 协议供货 协议供货的材质有：GH3039、Inconel600、MONEL合金、GH44、Cr50Ni50合金、STA、
  哈氏合金、钽、钛、镍、钼、碳素钢、合金钢、二硅化钼、刚玉管、高铝管、碳化硅、钼化镁
代号 连接过程 说 明
M1/G3 M20×1.5 / G1/2
M2/G3 M27×2 / G3/4
M3/G3 M33×2 / G1"
T 按用户要求生产
代号 套管总长 mm 说 明
*** L 请参看各型号结构图
代号 插入长度 mm 说 明
*** l 请参看各型号结构图


温度传感器热安装凸台
