SWP-D421,SWP-S423,SWP-S723,SWP-NT823-3,双回路数字显示控制仪/光柱显示控制仪
采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正。
可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
可随意改变仪表各通道的输入信号类型和显示量程。
采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号，进一步提高了仪表的多用性与可靠性。
可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
可分别带有两路模拟量变送输出或继电器报警输出。可使用于各种测试控制场合。
集数字仪表与模拟仪表于一体，可对两路的温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED 数码显示），使测量值的显示更为清晰直观。
显示方式为双路数码测量值显示。
SWP-LED系列双回路数字显示控制仪型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP-
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
□
|
-□
|
/□
|
□
|
-□
|
-□
|
|
|
外形特征
|
D
S
|
|
|
|
|
|
|
|
|
|
|
|
|
|
横式显示仪表
竖式显示仪表
|
|
外形尺寸
|
4
8
9
|
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm（横），48×96mm（竖）
72×72mm
160×80mm（横）,80×160mm（竖）
96×96mm
|
|
控制作用
|
21
23
|
|
|
|
|
|
|
|
|
|
|
|
测量显示
三位式控制
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
参见 “通讯方式”
|
|
第一路
输出方式
|
□
|
|
|
|
|
|
|
|
|
|
参见 “输出方式”
|
|
第一路
输出方式
|
□
|
|
|
|
|
|
|
|
|
参见 “变送输出方式”
|
|
第一路

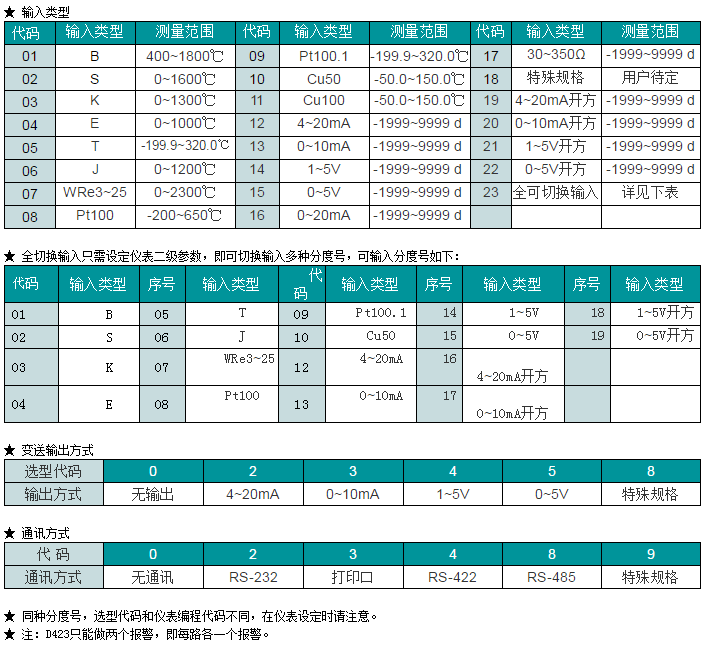

输入类型
|
□□
|
|
|
|
|
|
|
|
参见 “输入类型”
|
|
第二路
输入类型
|
□□
|
|
|
|
|
|
|
参见 “输入类型”
|
|
|
N
H
L
|
|
|
|
|
|
无报警（可省略）
位式上限控制/报警
位式下限控制/报警
|
|
第一路
第二报警方式
|
N
H
L
|
|
|
|
|
无报警（可省略）
位式上限控制/报警
位式下限控制/报警
|
|
第二路
第一报警方式
|
N
H
L
|
|
|
|
无报警（可省略）
位式上限控制/报警
位式下限控制/报警
|
|
第二路
第二报警方式
|
L
N
H
|
|
|
无报警（可省略）
位式上限控制/报警
位式下限控制/报警
|
|
馈电输出
|
P
2P
|
|
DC24V馈电输出
2路DC24V馈电输出
|
|
供电方式
|
W
T
|
DC24V供电
AC85-260V供电（开关电源）
AC220V供电(线性电源, 可省略)
|

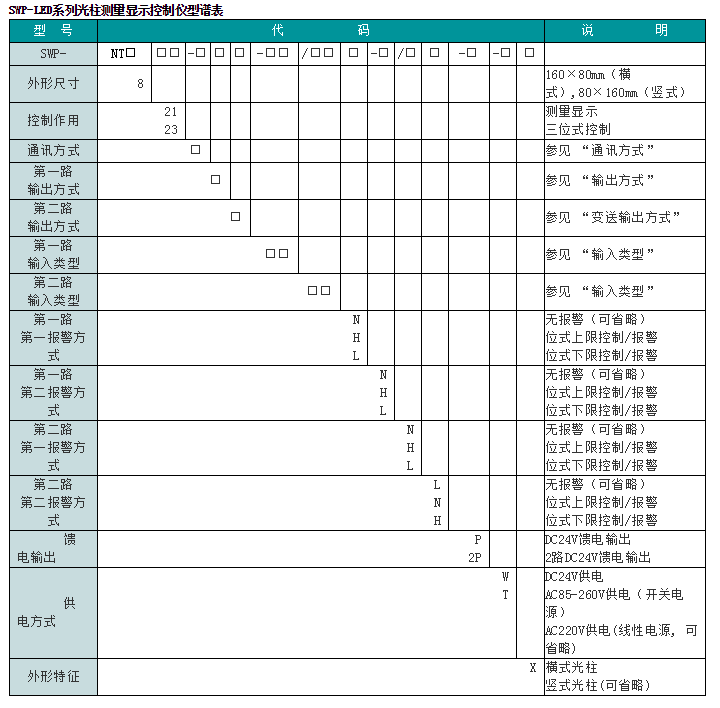

SWP-T80系列智能光柱双回路显示、控制仪主要特点：
采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正。
可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
可随意改变仪表各通道的输入信号类型和显示量程。
采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号，进一步提高了仪表的多用性与可靠性。
可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。
可分别带有两路模拟量变送输出或继电器报警输出。可使用于各种测试控制场合。
集数字仪表与模拟仪表于一体，可对两路的温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度 LED数码显示）及相对模拟量显示（光柱显示，显示分辨率达101线），使测量值的显示更为清晰直观。，使测量值的显示更为清晰直观。
显示方式为双路数码测量值显示+双路光柱测量值显示。

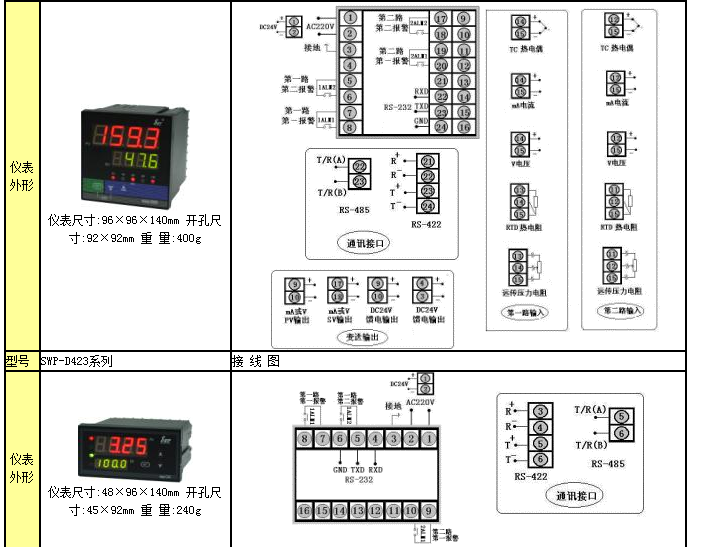

SWP-D421,SWP-D423,SWP-D721,SWP-D723
SWP-D821,SWP-D823,SWP-D921,SWP-D923
SWP-S421,SWP-S423,SWP-S721,SWP-S723
SWP-S821,SWP-S823,SWP-S921,SWP-S923
SWP-NT821-0,SWP-NT821-2,SWP-NT821-3,SWP-NT821-4,
SWP-NT821-8,SWP-NT823-0,SWP-NT823-2,SWP-NT823-3,
SWP-NT823-8,SWP-NT823-4,SWP-D821-000-12/12-N-2P,SWP-D821-022-03/08-N,
SWP-D823-011-12/12-HLHL-2P,SWP-S823-022-12/12-HLHL-2P,SWP-T821-000-12/12-N-2P
SWP-ST821-022-03/08-N,,SWP-T823-011-12/12-HLHL-2P,
