SWP-ND105,SWP-ND405,SWP-NS805,SWP-NS905,自整定控制仪/PID光柱显示控制仪
SWP-ND705,SWP-ND805,SWP-ND905,SWP-NS105,SWP-NS405,SWP-NS705,
SWP-NT805,SWP-S805-020-12-HL-P,SWP-D805-020-12-HL-P
SWP-D905-020-12-HL-P,SWP-S405-020-12-HL-P,SWP-D405-020-12-HL-P
SWP-S805-022-12-HL-P,SWP-D805-022-12-HL-P,SWP-D905-022-03-HL
SWP-S405-022-08-HL,SWP-D405-022-12-HL-P
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
一、主要特点
1、 PID参数自整定。
2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
3、 手/自动无扰动切换，手自状态下可修改参数。
4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
一、主要特点
1、 PID参数自整定。
2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
3、 手/自动无扰动切换，手自状态下可修改参数。
4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
二、特殊技术参数
|
控制输出方式
|
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度
|
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围
|
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间
|
0-9,999s（单位：1s） |
|
微分（比率）时间
|
0-9,999s（单位：1s） |
|
控制周期
|
1-250s（单位：1s） |
|
采样周期
|
0.5s |

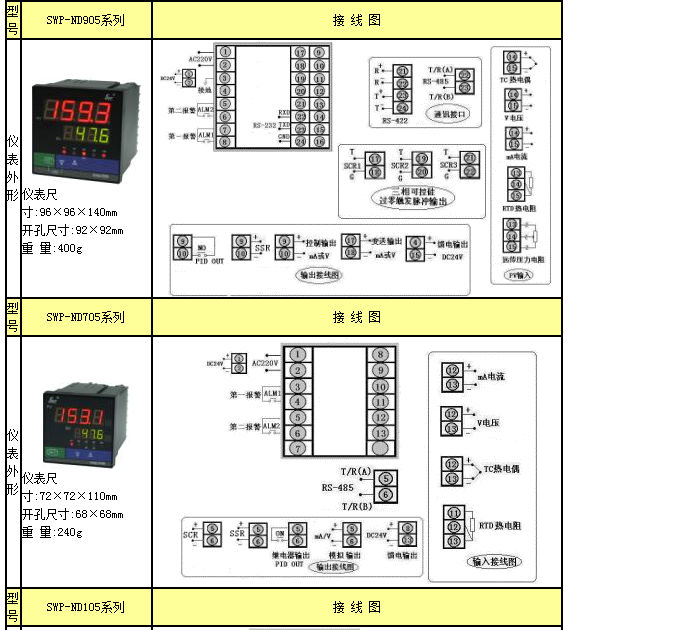

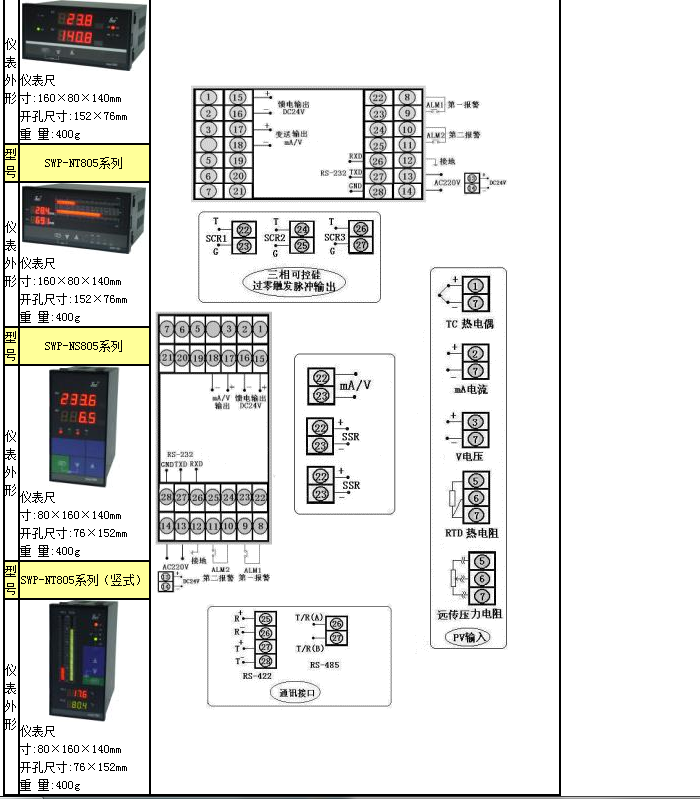

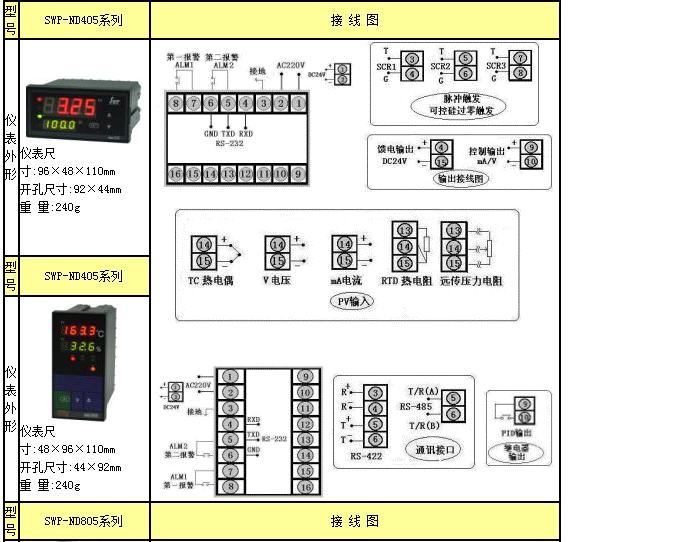

三、仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
