KH101,KH102,KH103,KH104,四通道彩色无纸记录仪
简介
KH100系列是我公司历经十年开发成功的新一代无纸记录仪。产品集高可靠性、高稳定性于一身；是国内第一款具U盘、SD卡双卡备份的无纸记录仪，U盘实现数据转存，SD卡实现海量存储；中英文画面切换；纵横走纸自由选择；自定义曲线颜色；信号万能输入、高精度、抗干扰能力强。
仪表构造

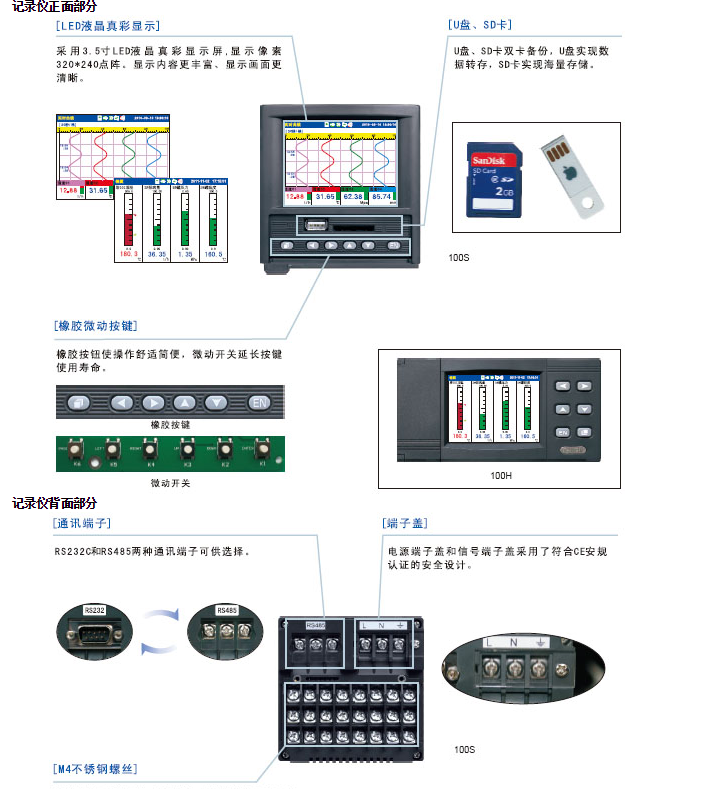

橡胶微动按键延长按键使用寿命！ 3.5寸1ED液晶真彩显示！
基本功能
1-4通道万能输入！
批量记录,循环存储！
U盘、SD卡完成数据备份及转存！
拥有RS232C、 RS485、 GPRS等多种通讯方式！
显示和操作
纵横走纸自由选择，自定义曲线颜色！
提供曲线、棒图、数字等多种显示方式！
支持中英文画面切换！
应用软件
上位机管理软件DWR
实现数据采集、浏览、分析、导出！
使用上位机进行仪表组态,方便快捷!
技术规格
一般规格
构造
| |
KH100S
|
KH100H
|
|
安装方法
|
嵌入式仪表盘安装(垂直平面）
|
|
安装角度
|
最多允许从水平面向后倾斜30度
|
|
仪表盘厚度
|
1-10mm
|
|
外部尺寸
|

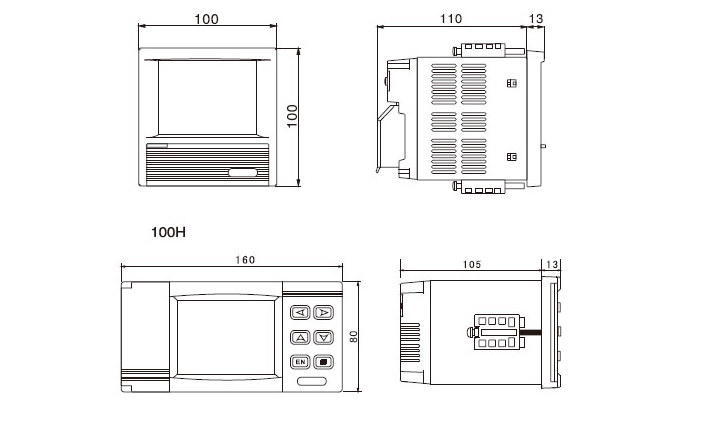

100(W)×100(H)×118(D)
|
160(W)×80(H)×118(D)
|
|
净重
|
＜0.8Kg（不包括选配件）
|
电源部分
额定电源电压：220V
允许电压范围：85VAC~265VAC
允许频率范围：50Hz
功耗：≤10W（包括选配功能）
输入部分
输入通道： 最多能同时測量4个输入通道
测量通道： 1秒
信号类型： 直流电流(I)、直流电压(V)、热电偶(TC)、热电阻(RTD)、頻率(FR）
输入倌号类型与可测量范围：
|
信号类别
|
倌号类型
|
可測量范围
|
精度（25℃）
|
输入阻抗
|
|
电流
|
4-20mA
|
4.00mA-20.00mA
|
±0.2%
|
≤300Ω
|
|
0-20mA
|
0mA-20.00mA
|
±0.2%
|
≤300Ω
|
|
0-10mA
|
0mA-10.00mA
|
±0.2%
|
≤300Ω
|
|
电压
|
1-5V
|
1.000V-5.000V
|
±0.2%
|
10MΩ
|
|
0-5V
|
0V-5.000V
|
±0.2%
|
10MΩ
|
|
20mV
|
0mV-20.00mV
|
±0.2%
|
10MΩ
|
|
100mV
|
0mV-100.00mV
|
±0.2%
|
10MΩ
|
|
电阻
|
400Ω
|
0.0Ω-400.0Ω
|
±0.2%
|
---
|
|
数宇倍号
|
FR
|
0Hz-10000Hz
|
±1Hz
|
---
|
|
FR.
|
0.0Hz-3000Hz
|
±0.1℃
|
---
|
|
热电阻
|
Pt100
|
-200℃-650.0℃
|
±0.4℃
|
---
|
|
Cu50
|
-50℃-140.0℃
|
±0.4℃
|
---
|
|
Cu53
|
-50℃-150.0℃
|
±0.4℃
|
---
|
|
BA1
|
-100℃-600℃
|
±0.4℃
|
---
|
|
BA2
|
-100℃-600℃
|
±0.4℃
|
10MΩ
|
|
热电偶
|
S
|
-50℃-1768℃
|
±2℃
|
10MΩ
|
|
R
|
-50℃-1768℃
|
±2℃
|
10MΩ
|
|
B
|
250℃-1820℃
|
±2℃
|
10MΩ
|
|
K
|
-50℃-1300℃
|
±1℃
|
10MΩ
|
|
N
|
-200℃-1300℃
|
±1℃
|
10MΩ
|
|
E
|
-100℃-1000℃
|
±1℃
|
10MΩ
|
|
J
|
-100℃-1000℃
|
±1℃
|
10MΩ
|
|
T
|
-200℃-400℃
|
±1℃
|
10MΩ
|
|
WRE5-26
|
0℃-2310℃
|
±2℃
|
10MΩ
|
|
WRE5-25
|
0℃-2315℃
|
±2℃
|
10MΩ
|
|
F1
|
600℃-2000℃
|
±2℃
|
10MΩ
|
|
F2
|
600℃-2000℃
|
±2℃
|
10MΩ
|
频率输入
低电平：最小-5V，最大+2V
高电平：最小+4V，最大+26V
占空比：10%~90%
驱动电流：最小1.5mA
模拟输入板卡
分辨率：16位
采用速度：每秒1次/4通道
信号端子耐压：最小-26VDC,最大+26VDC
串模抑制电压（50Hz）：5V信号：1.5V
10V信号：1.5V
20mV信号：50mV
100mV信号：150mV
|
|
传感器断线检测：热电阻、热电偶传感器开路（断线）
4~20mA输入电流小于2mA
其他信号不适用
传惑器开路响应时间：4~20mA 2秒
1~5V 2秒
热电阻热电偶 4秒
每秒通道 4秒
显示部分
显示器：3.5寸TFT彩色液晶显示器（320x240点）
显示组：4组
位号：7个汉宇或15个宇母（数字）
单位：3个汉字或7个字母（数字）
状态显示：画面名称、板卡状态、报警状态、SD卡状态、USB设备状态、循环显示状态、时间
画面显示：测量数据（数字显示、棒3显示、曲线显示），历史曲线，
功能画面（文件列表、存储操作、数据备份、打印、累计报表）
曲线显示：可以选择横向、纵向显示，可自定义曲线颜色
历史曲线： 显示内存中的存储数据，可放大1/2/4/8/16/32倍
画面更新率：1秒
24V配电器变送功能
回路： 1路
输出电压： 24V±5%
最大输出电流：60mA（过载保护电流：约90mA〉
报警
报警数目： 每个通道有4个报警
报警类型： 上限报警、下限报警、増量报警、减量报警
报警延迟时间：0-10秒
报警输出： 输出至内部继电II
显示： 发生报警时.在相应画面显示报警状态.在状态栏显示报警图标
报警记录： 在报警列表画面显示已发生的报替傕息
运输和存储条
环境温度：-10℃~60℃
环境湿度：0%~95%（不结露）
正常运行条件
工作电源：220VAC/50Hz
工作温度：0℃~50℃
环境湿度：20%~85%（不结露）
预热时间：接通电源后30分钟
安装位置：室内
附加条件

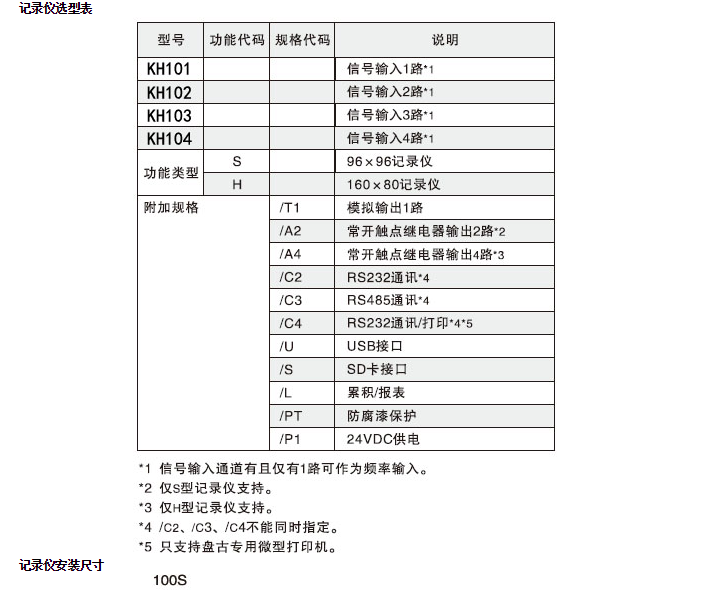

模拟输出（/T1）
輸出通道数：1路
输出类型： 4—20mA巾
负载：≤750Ω
报警输出继电器（/A2,/A4）
| |
KH100S
|
KH100H
|
|
敏出点数
|
2路
|
4路
|
|
触点容量
|
250VAC/3A、 30VDC/3A(阻性负）
|
|
触点类型
|
常开
|
|
继电器共用
|
或操作（可多通道共用）
|
通信功能（/C2,/C3）
连接方式：RS232（/C2）或RS232（/C3）
协议：Modbus-RTU（从机协议）
通信速率： 1200/2400/4800/9600/19200/38400/57600/115200
字节交换： 2-1 4一3、 1-2 3-4、 4-3 2-1、 3-4 1-2
打印功能（/C4)
打印机： 面板式微型打印机
打印内容：实时数据、历史数据、累积报表
打印方式：手工打印、定时打印
USB功能（/U）
协议：兼容USB2.0协议
端口数：1个
容量：最大4GB
SD功能（/S）
协议：兼容标准SD协议（非SDHC）
端口数：1个
容量：最大2GB
仪表24VDC供电（/P1)
供电电压：20VDC~28VDC
功率：≤10W
|
