KH600R双卡备份彩色无纸记录仪
简介
KH600R系列是我公司历经十年开发成功的新一代无纸记录仪。产品集高可靠性、高稳定性于一身；是国内第一款具U盘、SD卡双卡备份的无纸记录仪，U盘实现数据转存，SD卡实现海量存储；中英文画面切换；纵横走纸自由选择自定义曲线颜色；信号万能输入、高精度、低温漂、抗干扰能力强，并通过CE认证。
仪表构造
橡胶微动按键延长按键使用寿命！
全铝密封外壳及内部屏蔽隔离设计!
可更换的模块！
基本功能
1 - 16通道万能输入,路路隔离、低温漂、抗干扰！
批量记录,循环存储!

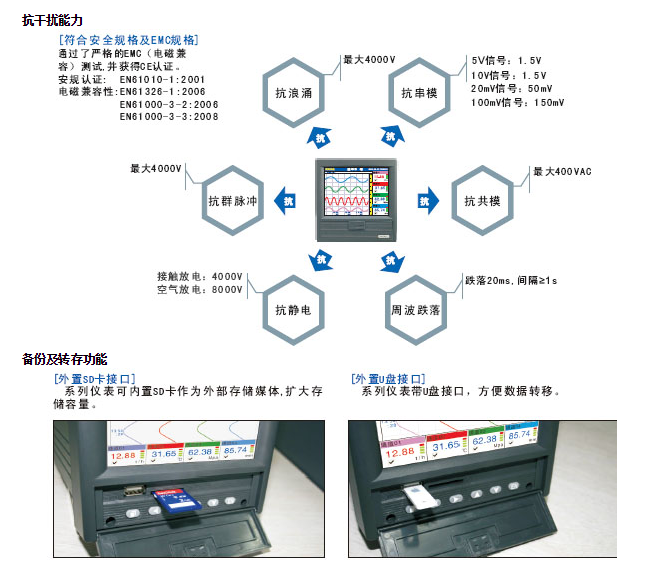

U盘、SD卡完成数据备份及转存！
拥有485、GPRS等多种通讯方式!
显示和操作
纵横走纸自由选择,自定义曲线颜色!

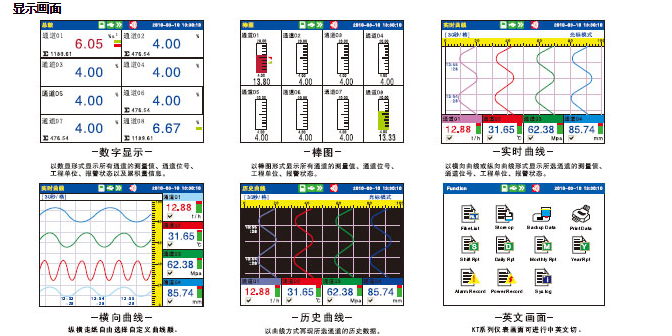

提供曲线、棒图、数字、总览多种显示方式！
支持中英文画面切换！
上位机软件
上位机管理软件DMR !
实现数据采集、浏览、分析、导出！
技术指标
一般规格

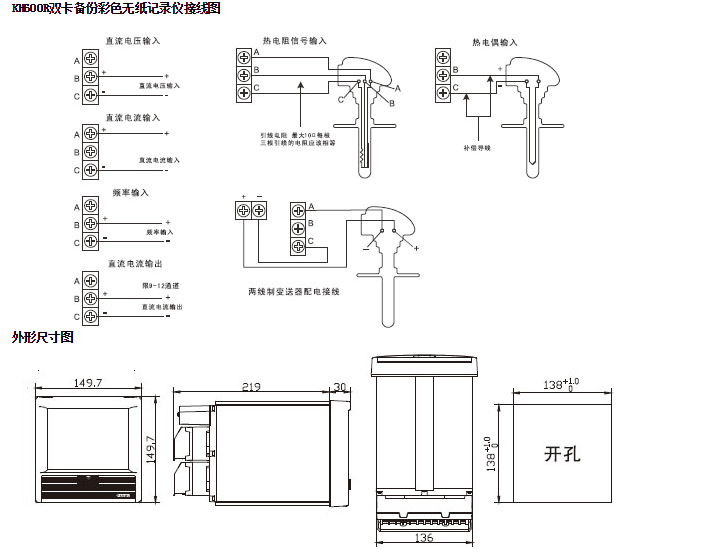

构造
安装方法：嵌入式仪表安装(垂直仪表盘)
允许向后最大倾30度安装，左右水平
仪表盘厚度： 外型尺寸： 净重：
电源部分
额定电源电压：220V
允许电压范围：85VAC~265VAC
允许频率范围：47~63Hz
功耗：最大20W（包括选配功能）
输入部分
输入通道： 1~16通道
测量通道： 1秒
辙入种类
|
信号类别
|
倌号类型
|
可測量范围
|
精度（25℃）
|
输入阻抗（Ω）
|
|
电流
|
4-20mA
|
4.00mA-20.00mA
|
±0.2%
|
＜220
|
|
0-20mA
|
0mA-20.00mA
|
±0.2%
|
＜220
|
|
0-10mA
|
0mA-10.00mA
|
±0.2%
|
＜220
|
|
电压
|
1-5V
|
1.000V-5.000V
|
±0.2%
|
1M
|
|
0-5V
|
0V-5.000V
|
±0.2%
|
1M
|
| 0-10V |
0V-10.000V |
±0.2% |
1M |
|
20mV
|
0mV-20.00mV
|
±0.2%
|
10M
|
|
100mV
|
0mV-100.00mV
|
±0.2%
|
10M
|
| 真空 |
4-20mA |
4.00mA-20.00mA |
±0.2%
|
＜220 |
| 0-5V |
0V-5.000V |
±0.2% |
1M |
| 1-5V |
1.000V-5.000V |
±0.2%
|
1M |
| 0-10V |
0V-10.000V |
±0.2%
|
1M |
|
电阻
|
400Ω
|
0.0Ω-400.0Ω
|
±0.2%
|
---
|
| 1700Ω |
0.0Ω-170.0Ω |
±0.2% |
|
|
数宇倍号
|
FR
|
0Hz-10000Hz
|
±1Hz
|
---
|
|
热电阻
|
Pt100
|
-200℃-650.0℃
|
±0.4℃
|
---
|
| Pt100. |
-50℃-150.0℃ |
±0.2℃ |
|
|
Cu50
|
-50℃-140.0℃
|
±0.4℃
|
---
|
|
Cu53
|
-50℃-150.0℃
|
±0.4℃
|
---
|
|
BA1
|
-100℃-600℃
|
±0.4℃
|
---
|
|
BA2
|
-100℃-600℃
|
±0.4℃
|
10MΩ
|
|
热电偶
|
S
|
-50℃-1768℃
|
±2℃
|
10MΩ
|
|
R
|
-50℃-1768℃
|
±2℃
|
10MΩ
|
|
B
|
250℃-1820℃
|
±2℃
|
10MΩ
|
|
K
|
-50℃-1300℃
|
±1℃
|
10MΩ
|
|
N
|
-200℃-1300℃
|
±1℃
|
10MΩ
|
|
E
|
-100℃-1000℃
|
±1℃
|
10MΩ
|
|
J
|
-100℃-1000℃
|
±1℃
|
10MΩ
|
|
T
|
-200℃-400℃
|
±1℃
|
10MΩ
|
|
WRE5-26
|
0℃-2310℃
|
±2℃
|
10MΩ
|
|
WRE5-25
|
0℃-2315℃
|
±2℃
|
10MΩ
|
|
F1
|
600℃-2000℃
|
±2℃
|
10MΩ
|
|
F2
|
600℃-2000℃
|
±2℃
|
10MΩ
|
模拟输入板卡
分辨率：16位
采用速度：每秒1次/8通道
信号耐压：电流信号端最小-26VDC,最大+26VDC
电压信号端最小-26VDC,最大+26VDC
电阻信号端最小-26VDC,最大+26VDC
温度系数：（-10℃~60℃）
0~5V信号：±90uV/℃
0~10V信号：±0.14mV/℃
4~20mA信号：±0.3uA/℃
0~20mV信号：±0.4uV/℃
0~100mV信号：±1.5uV/℃
0~170Ω信号：±3mΩ/℃
0~400Ω信号：±7.2mΩV/℃
热电偶引线电阻影响:0.25uV/Ω
抗电源电压：800VAC
串模抑制电压（50Hz）：5V信号：1.5V
10V信号：1.5V
20mV信号：50mV
100mV信号：150mV
通道隔离电压：400VAC
传感器断线检测：热电阻、热电偶传感器开路（断线）
4~20mA输入电流小于2mA其他信号不适用
电阻信号检测电流：0.25mA
传惑器开路响应时间：4~20mA 2秒
1~5V 2秒
热电阻热电偶 4秒
每秒通道 4秒
|
|
显示部分
| |
KH600R
|
KH500R
|
|
显示器
|
5.6英寸TFT彩色液晶显示屏，LED背光，320×240点阵
|
5.6英寸蓝色液晶显示屏，LED背光，320×240点阵
|
|
显示颜色
|
256色
|
单色
|
|
显示组
|
6组
|
---
|
|
位号
|
7个汉字或15个字母（数宇）
|
|
单位
|
3个汉宇或7个宇母（数宇）
|
|
状态显示
|
显示画面名称、板卡状态、报替状态、U盘状态、SD卡状态、循环显示状态、追忆状态、年、月、日、时、分、秒
|
|
画面显示
|
测量数据显示(总览、数宇显示、V图显示、曲钱显示〗，历史曲线显示，信息显示(报替信息、累积报表），功能画面(数据备份、打印）
|
|
曲线显示
|
可以横向，纵向选择
|
|
历史曲线
|
显示内存中的存储数据，可放大1/2/4/8/16/32格
|
|
更新率
|
1秒
|
报警功能
设置数： 每通道最多可设置4个报警
报警种类：上限报警、下限报警、减量报警、增量报警
延迟报警：可在参数设置中进行设置，所有报警使用同一设置
设置范围：0~10秒
显示： 发生报警时，测量数据显示画面都有报警状态显示。
运输和存储条件
环境温度：-10℃~60℃
环境湿度：0%~95%（不结露）
绝缘
耐电压：测量输入端之间：≥400V
接点电阻：接点电阻小于等于10Ω
正常运行条件
工作电源：220VAC/50Hz
电源频率：50Hz
环境温度：0℃~50℃
环境湿度：0%~85%（不结露）
预热时间：接通电源后30分钟
安装位置：室内
附件规格
报警输出继电器（/A6；/A12；/AZ6）
输出点数：最多12
触电容量：3A/250VAC
触电类型：/A6，A12常开，AZ6常开常闭
继电器操作：或操作（可多通道共用）
24VDC变送器配电输出（/TP4）
回路：4
输出电压：22VDC~25VDC
最大输出电流：65mADC（过载保护电流：约90mA)
允许阻抗：≤750Ω
频率输入配电输出（/FB4，FC4）
输出电压：12VDC（/FB4),24VDC(/FC4）
输出点数：与选配的频率输入点数相同
最大输出电流：30mADC
USB功能（/U）
协议：兼容USB2.0协议
端口数：1个
容量：最大4GB
SD功能（/S）
协议：兼容标准SD协议（非SDHC）
端口数：1个
容量：最大2GB
通信功能（/C2,/C3）
连接方式：RS232（/C2）或RS232（/C3）
协议：Modbus-RTU（从机协议）
通信速率：1200/2400/4800/9600/19200/38400
/57600/115200
字节交换： 2-1 4一3、 1-2 3-4、 4-3 2-1、
3-4 1-2
打印功能（/C4)
打印机： 面板式微型打印机
打印内容：实时数据、历史数据、累积报表
打印方式：手工打印、定时打印
模拟量输出（/T1,/T2,/T3,/T4）
输出类型：4~20mA
输出通道数：最多4路
允许阻抗：≤750Ω
|
