KH8108,KH8116,KH8124,KH8132,KH8140,中长图彩屏无纸记录仪
产品概述
KH8100中长图彩屏无纸记录仪，40路万能输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
功能特点
系统
◎采用最新大规模集成电路．国际名厂元器件精心设计；
◎高速、高性能32位ARM微处理器，画面响应时间小于0.5秒，可同时实现40 路信号的检测、记录、显示和报警；
◎进口SHARP10.4英寸640x480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角。
◎全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；
◎新型开关电源，85VAC~265VAC范围内正常工作；
◎集成硬件实时时钟，掉电情况下时钟也能准确运行；
◎提供变送器＋24VDC 隔离配电。
◎大容量FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；
◎24路继电器报警输出
◎中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
◎金属外壳，允许在恶劣的环境下使用。
◎屏幕亮度可以自由调节；
信号
◎可输入各种标准信号：标准电流、标准电压、频率、豪伏、热电偶、热电阻
◎信号全量程精度±0.2%
◎通道间采用光电隔离，完全隔离
◎提供标准4~20mA变送输出
软件
◎软件密码锁保证用户组态安全
◎中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；
◎工程量显示数值范围宽，可显示5 位数值：-9999 ~19999；
◎报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的187条报警信息；
每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报+月报等多多种报表形式；
多达12组温压补偿，支持孔板、涡街等流量装置及蒸汽、水一般气体等补偿介质的补偿运算；
◎支持真空度科学计数法显示；
◎曲线显示模式可选择横向曲线或纵向曲线；
◎曲线显示可以自由组合，自定义曲线颜色；
◎内置GB2312二级汉字字裤（6500个字）
◎功能强大的T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等字符输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题
通讯
◎标准串行通讯接口：RS-485 和RS-232C；
◎支持标准的Modbus-RTU通讯协议。除支持本公司的DataManagement数据管理软件外，还支持iFIX 、组态王、MCGS、力控等流行专业组态软件，无需专用驱动；
◎使用USB2.0接口转存和备份历史记录，支持256M 、512M 、1G优盘(最大支持2G优盘)；
◎支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。
◎可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；
主要技术指标
|
一般规格
●构造
安装方法：嵌入式仪表板安装（垂直仪表盘），
允许向后最大倾斜30°安装，左右水平。
仪表板厚度：2~26mm

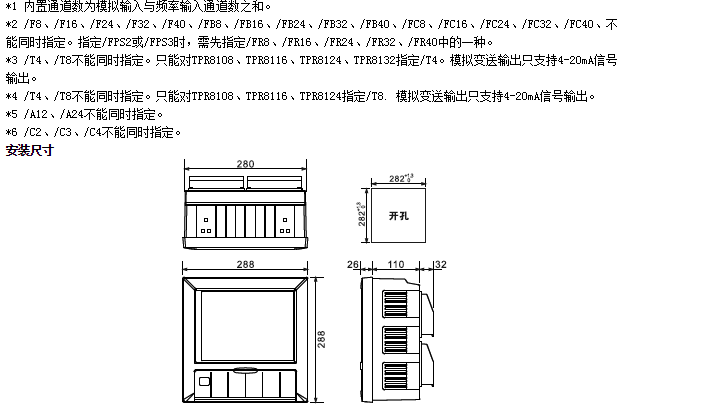

外形尺寸：288(W)×288(H)×168(D)mm
重量：5kg
●输入部份：
输入点数：8、16、24、32、40通道。
测量周期：1秒。
●输入种类：
| 输入 |
类型 |
测量范围 |
| 电流 |
10mA |
0.00~10.00mA |
| 20mA |
4.00~20.00mA |
| 电压 |
20mV |
0.00~20.00mV |
| 100mV |
0.00~100.00mV |
| 5V |
0.000~5.000V |
| 10V |
0.000~10.000V |
| 电阻 |
350Ω |
0.0~350.0Ω |
| 热电阻 |
Cu50 |
-50.0~140.0℃ |
| Cu53 |
-50.0~140.0℃ |
| BA1 |
-100.0~600.0℃ |
| BA2 |
-100.0~600.0℃ |
| Pt100 |
-200.0~650.0℃ |
|
热电偶
|
B |
500~1800 |
| S |
0~1600 |
| K |
0~1300 |
| E |
0~1000 |
| J |
0~1000 |
| R |
0~1600 |
| N |
0~1300 |
| T |
0~380 |
| WRe5-26 |
0~1800 |
| 高温辐射计 |
F1 |
700~2000 |
| F2 |
700~2000 |
| 频率 |
电压 |
0~10000HZ |
●显示部份：
显示器：10.4英寸TFT彩色LCD（640×480点），
（注）有些LCD显示器由于长时间显示或长时间不工作，
会出现亮度变化。这是由于液晶特性所造成的，显示器
并未损坏。
显示组：显示组数：5组。每组可设置的通道：8通道。
显示颜色：256色。
通道位号：5个汉字或10个字母（数字）。
通道单位：3个汉字或7个字母（数字）。
状态显示：显示画面名称，板卡状态，报警状态，USB设备标志，
循环显示标志。
显示画面：测量数据显示（总览、数字显示、棒图显示、曲线显
示），历史曲线显示，信息显示（报警信息、累积报
表），功能画面（数据备份、打印）。
总览显示：显示所有的测量通道的数据和报警状态。
数字显示：更新率：2秒。
曲线显示：可以纵向、横向选择。
历史曲线：可再现内存中存储的数据，可放大1/2/4/8/16/32倍。
报警信息：总共记录显示187条记录。
|
|
●温压补偿功能（仅TPR8100F）
测量装置：孔板，涡街（电流型），涡街（频率型）
测量介质：蒸汽，水，一般气体
蒸汽温度：0-600℃
蒸汽夺0.1~22MPa
蒸汽状态：自动判断饱和蒸汽和过热蒸汽
水温度：0-150℃。
水压力：0.6MPa、1.6MPa
气体压缩系数：空气、氧气、氮气可自动查询，一般气体可设置
常数
涡街系数：0.00000~999999
●存储功能：
外部存储：
媒体：优盘
格式：FAT3
方式：文件记录
容量：最大2G
内部存储：
媒体：闪存
格式：二进制保存
方式：连续记录
容量：
|
记录间隔
|
存储时间
|
|
1秒
|
3天
|
|
2秒
|
6天
|
|
5秒
|
15天
|
|
10秒
|
30天
|
|
15秒
|
45天
|
|
30秒
|
90天
|
|
1分
|
180天
|
|
2分
|
360天
|
|
4分
|
720天
|
●报警功能：
设置数：每通道最多可设置4个报警。
报警种类：上上限报警、上限报警、下限报警、下下限报警。
延迟报警：可在参数设置中进行设置，所有报警使用同一设置。
设置范围：0~10秒。
显示：发生报警时，测量数据显示画面都有报警状态显示。
●关于时钟：
时钟：硬件时钟，掉电保持运行。
运行范围：2001年~2099年。
时钟精度：±10ppm（0~50℃），不包括打开电源时所导致的延迟误差（1秒以下）。
●电源部份：
额定电压：220VAC。
使用电源电压范围：85VAC~265VAC。
额定频率：50Hz。
启动电流：最大7.5A。
功耗：最大30W（包含选配功能）。
正常运行条件
电源电压：220VAC。
电源频率：50HZ。
环境温度：0~50℃。
环境湿度：0%`85%（不结露）。
预热时间：接通电源后30分钟。
安装位置：室内。
|

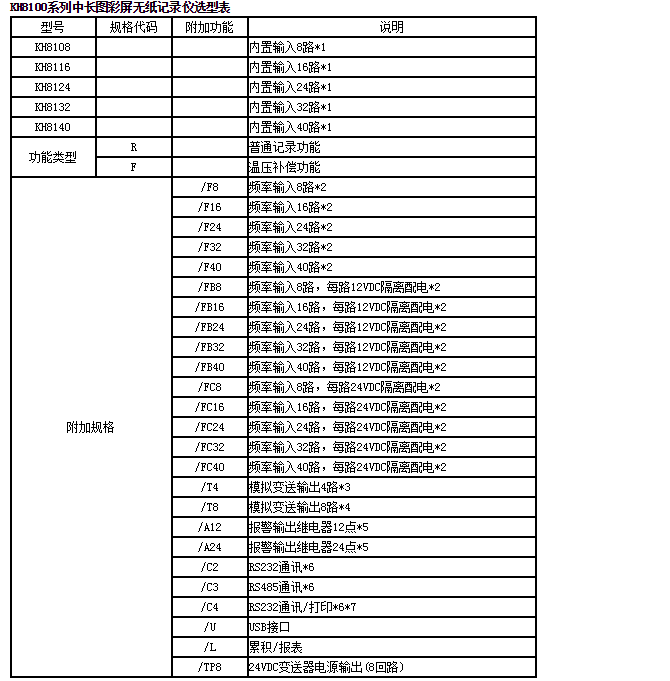

附加规格
●报警输出继电器（/A12，/A24）：
输出点数：从12、24点中选择。
●通信功能（/C2，/C3）
媒体：RS-232（/C2）或RS-485（/C3）
协议：Modbus-RTU（从机）协议
通信速率：1200/2400/4800/9600/19200/38400/57600
●打印功能（/C4）
打印机：面板式微型打印机。
打印内容：实时数据、历史数据、累积报表。
打印方式：手工打印、定时打印。
●模拟输出（/T4，/T8）
信号类型：4-20mA
输出点数：从4，8点中选择。
输出方式：测量通道的变送输出。
最大负载：750Ω
●24VDC变送器电源输出（TP8）：
输出点数：8回路。
输出电压：24VDC。
额定输出电流：4~20MADC。
最大输出电流：65mAdc（过电流保护动作电流：约90mA） |
|
●频率输入电源输出：
输出电压：12VDC，24VDC。
输出点数：与选配的频率输入数相同。
最大输出电流：30mADC
●USB接口（/U）：
USB接口规格：符合Rev2.0标准，主机功能。
接口数：1个（前面）
可连接的设备：USB存储器（优盘）。
●累积/报表功能（/L）：
累积点数：与输入通道数相同，每个输入通道均可累积。
累积范围：0~999999999
报表种类：时报、8小时班报、12小时班报、日报+月报。
报表长度：
|
报表类型
|
时间长度
|
|
时报
|
16天
|
|
8小时班报
|
128天
|
|
12小时班报
|
192天
|
|
日报+月报
|
1年
|
|
