VPR130-RH116,VPR130-RH132,VPR130-RH140,真彩无纸记录仪
2017-04-16 12:131100
信息概况
  • 价格：未填
  • 型号： VPR130-RH116,VPR130-RH132,VPR130-RH140,真彩无纸记录仪
  • 发货：3天内
发送询价
 VPR130-RH116,VPR130-RH132,VPR130-RH140,真彩无纸记录仪

简介
VPR130-RH40路中长图真彩无纸记录仪以32位嵌入式CPU为核心，并辅以大规模集成电路、大容量FLASH存储、信号智能调理、SmartBus总线以及高分辨率图形液晶显示器的新型智能化无纸记录类仪表。公司产品采用320×234真彩TFT液晶显示屏；支持16路模拟量万能输入、8路模拟输出、12路报警输出、16路全隔离24VDC配电输出，设定数据与记录数据具掉电保护功能。具有功耗低、精度高、体积小、通道数多、通用性强、可靠性高、运行稳定等特点。仪表采用USB Host技术，支持USB 移动存储器的数据读写；采用RS-232C/RS-485通讯接口，支持标准MODBUS-RTU协议，可方便实现远程监控。
VPR130-RH40路中长图真彩无纸记录仪适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

主要功能

◇模拟量输入：40路

◇24V配电输出：16路

◇模拟量输出：32路

◇数据记录总容量：256Mb

◇每通道容量：自由分配

◇八回路PID控制

◇报警输出：32个

◇数据转存接口：USB2.0

◇中文位号输入

◇掉电/上电时间自动记录

◇报警类型、时间自动记录

◇流量模型运算功能

◇流量温压自动补偿

◇累积年、月、日、报表

◇线性修正功能

◇用户权限管理

◇组态拷贝功能

◇小信号切除功能

◇超长历史记录

◇RS-232C/RS-485接口

◇上位机分析管理软件

产品名称：VPR130-RH40路中长图真彩无纸记录仪

所属类目：无纸记录仪

供应厂商：
  产品描述

简介
VPR130-RH40路中长图真彩无纸记录仪以32位嵌入式CPU为核心，并辅以大规模集成电路、大容量FLASH存储、信号智能调理、SmartBus总线以及高分辨率图形液晶显示器的新型智能化无纸记录类仪表。公司产品采用320×234真彩TFT液晶显示屏；支持16路模拟量万能输入、8路模拟输出、12路报警输出、16路全隔离24VDC配电输出，设定数据与记录数据具掉电保护功能。具有功耗低、精度高、体积小、通道数多、通用性强、可靠性高、运行稳定等特点。仪表采用USB Host技术，支持USB 移动存储器的数据读写；采用RS-232C/RS-485通讯接口，支持标准MODBUS-RTU协议，可方便实现远程监控。
VPR130-RH40路中长图真彩无纸记录仪适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

主要功能

◇模拟量输入：40路

◇24V配电输出：16路

◇模拟量输出：32路

◇数据记录总容量：256Mb

◇每通道容量：自由分配

◇八回路PID控制

◇报警输出：32个

◇数据转存接口：USB2.0

◇中文位号输入

◇掉电/上电时间自动记录

◇报警类型、时间自动记录

◇流量模型运算功能

◇流量温压自动补偿

◇累积年、月、日、报表

◇线性修正功能

◇用户权限管理

◇组态拷贝功能

◇小信号切除功能

◇超长历史记录

◇RS-232C/RS-485接口

◇上位机分析管理软件

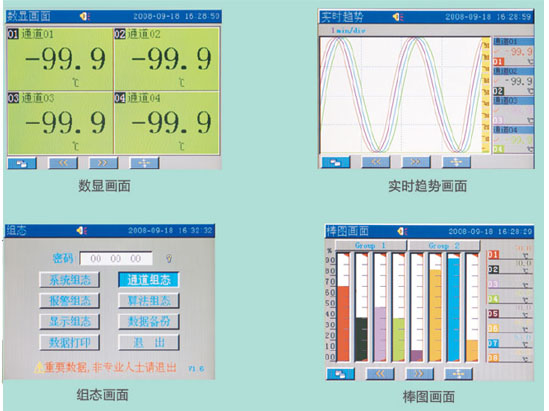

记录仪典型画面

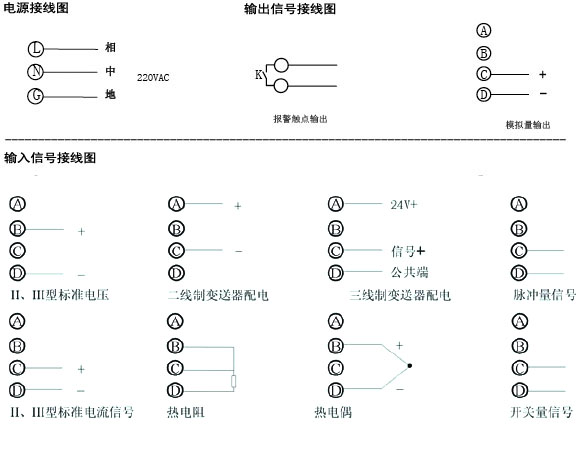

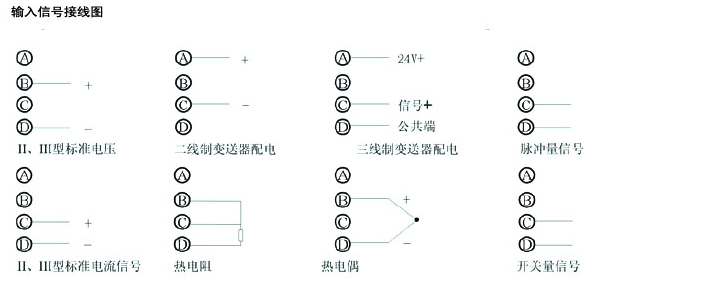

接线图

技术指标

1、通道数：1~16路
2、输入
模拟量输入（AI）：Ⅱ型标准信号：0～5V 、0～10mA
Ⅲ型标准信号：1～5V 、4～20mA（可配电）
电压小信号：0～20mV、0～100mV
热电阻：Pt100、Cu50
热电偶：B、E、J、K、S、T
电阻：0-400Ω
频率输入（PI）：0～30kHz，高电平8～30V，低电平0～5V（订货时要说明）
数字量输入（DI）：高电平8～30V，低电平0～5V（订货时要说明）
隔离阻抗：20MΩ 500V
共模抑制比： >120dB；
串模抑制比： >50dB；
3、输出
模拟量信号（AO）： 4～20mA，负载能力750Ω（最大）
报警：最多12个继电器接点，触点负载0.5A 125VAC/1A 30VDC
USB接口：支持多种U盘
4、通讯
采用RJ11六芯水晶头通讯接口，RS232/485协议，
波特率：9600、19200、38400、57600可选。		 5、精度
实时显示：±0.2% F.S.；
曲线显示：±0.5% F.S.；
追忆精度：±0.2% F.S.；
6、记录间隔
1秒至240秒，共分11档：
1/2/4/8/12/24/36/60/120/180/240秒。
7、记录容量及记录时间
记录容量为64/128/192/248Mb可选。
各通道记录时间的长短与其分配到的FLASH存储器
容量及记录间隔有关，其计算公式如下：（天）
8、屏幕：5.6英寸液晶显示屏，高亮度，LED背光
9、供电：输入电源：185～265VAC，50Hz，50W（最大）
10、尺寸
外型尺寸：150×150×220mm（≤8通道）；
150×150×250mm（＞8通道）
11、净重：≤2.5kg
12、保存条件
温度：-20～60℃，避免日光直晒
湿度： <85%RH（无凝结）
13、工作条件
温度：0～45℃
湿度：10%～85%RH（无凝结）
