概述
※ 这是一款本质安全型的通用输入二线制温度隔离变送器。用于有潜在爆炸危险的场合。
※ 用于来自热电偶、热电阻、毫伏信号、电阻的信号输入，经过隔离变送输出标准的直流电流信号4～20mA。
※ 二线制传送方式 (电源输入与信号输出为共同的二根导线)。 输入-输出之间隔离。
※ 是智能型的温度变送器，通过USB接口连接, 在PC机上通过标定程序软件进行编程设定。可以编程设定或修改输入的传感器类型、分度号、量程范围。并可对变送器的输出信号进行校验。对零点、满度、漂移量程进行调整。
※ 紧凑的结构设计，使其可以直接安装于热电阻或热电偶温度传感器的标准接线盒内与之形成一体化结构。
※ 可以与单元组合仪表及DCS、PLC等系统配套使用，广泛用于工业生产过程的各种温度检测和控制系统。
※ 本仪表经国家防爆检定机关检定认可, 其防爆等级标志为[Exia]ⅡCT6

特性
※ 适用于热电阻、热电偶、电阻式或电压传感器。
※ 用于有潜在爆炸危险的场合。
※ 本安防爆等级标志 [Exia]ⅡC T6。
※ 智能, 通过USB接口连接, 在PC机上进行编程设定, 可以任意设定输入类型和量程范围。
※ 隔离型二线制，4～20mA模拟输出。
※ 高精度转换，线性化校正。
※ 输入-输出之间电磁隔离。
※ 紧凑的结构设计，体积小、重量轻。
※ 适合安装于标准温度传感器接线盒内部。
※ 产品通过CE认证。

技术参数
●输  入 (可以通过 PC 机及软件编程设定 )
◆ 热电阻 Pt100 、 Cu50 等
 　　　　温度量程范围：根据连接的传感器类型
 热电阻传感器连接形式：2线制或3线制
 　　　　允许导线电阻：每条导线在10Ω以下
◆电阻式传感器
 输入量程：0~400Ω;   最小可测量电阻10Ω
0~2000Ω; 最小可测量电阻25Ω
电阻连接形式：2线制或3线制
允许导线电阻：每条导线在10Ω以下
◆热电偶： K;E;S;B;R;T;N;W;J 等
 　　　　温度量程范围: 根据连接的传感器类型
冷端补偿：内置补偿电阻
冷端温度补偿范围：-15~+75℃
◆ 毫伏电压：－10～+100mV 范围
最小量程：10mV
输入阻抗：1MΩ以上
●输  出
输出电流： 4～20mA
输出回路供电电源(Ue)：12～30VDC
最小工作电压(Ui)： 12VDC
输出允许负载电阻(RL)：(Ue-12V)/0.02A
输出纹波： < 10mVp-p
●综合主要技术参数
标准精度：±0.2%(参见传感器类型、量程及测量误差表)
热电偶冷端温度误差：±1℃
温度漂移：基本误差 / 10℃
响应时间：< 10ms
稳定时间：< 3s
负载变化影响：±0.1%（允许负载范围）
隔离能力：输入-输出之间 1.5KV,1min ,50Hz
工作环境温度：-20～＋70℃
环境湿度范围： 5～95％RH （无冷凝）
机壳材质：PC（聚碳酸脂）材料
防护等级： IP 00 / IP 54（传感器防护等级决定）

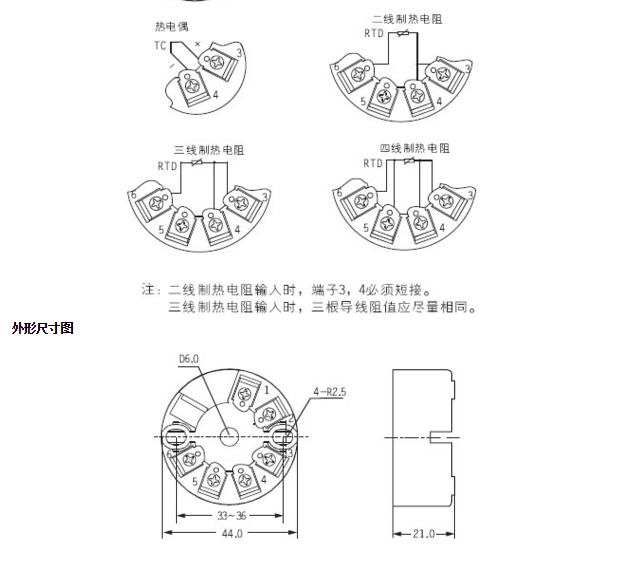

外形尺寸(见外形尺寸图)： Φ46×20（mm）
安装: 安装在标准的接线盒内
整机重量：约 30 克
●防爆参数
防爆标志： [Ex ia] IIC T6
最高允许输入电压： Ui 30 V
最大允许输入电流： Ii 100 mA
最大允许输入功率：Pi 750 mW
最大输出电压： Uo 8.2 V DC
最大输出电流： Io max. 4.6 mA
最大输出功率：Po 9.35 mW
最大外部电感： IIB : Lo = 8.5 mH      IIC : Lo = 4.5 mH
最大外部电容： IIB : Co = 1.9μF       IIC : Co = 974 nF

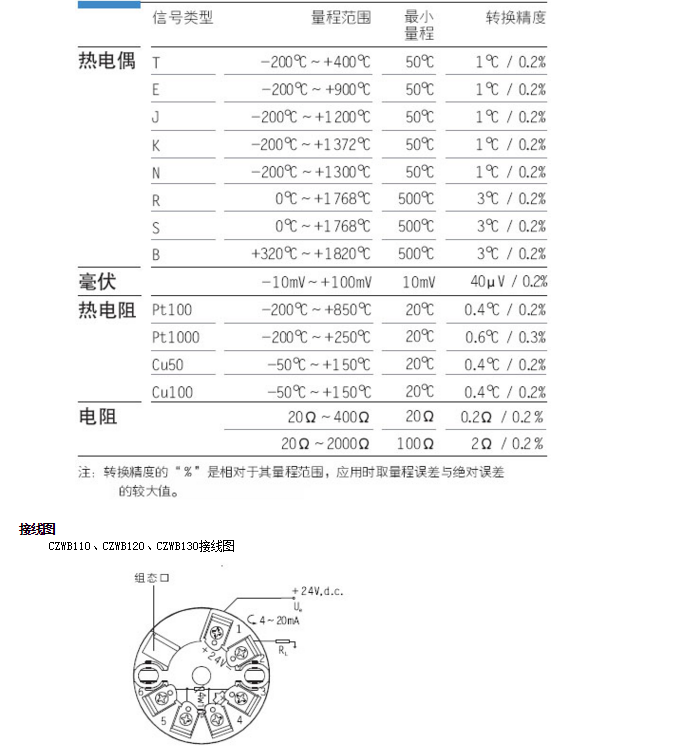

输入信号类型和量程范围一览表
