SFZW,SFGZW,轨道式温度变送器
一、概述
SFZW/SFGZW系列二线制智能温度变送器是，能将现场的各种信号（热电阻、热电偶、电阻、电压）经过数字化的线性处理，转换成与现场温度相对应的4-20mA电流隔离输出;针对不同的分度号产品是主要用于连接工业现场仪表与控制室之间的电气接口设备。应用于将各种不同的信号进行采集、检测、隔离、信号 传送、信号分配、信号变送处理。它通过电源 - 输入 - 输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统 的稳定性和可靠运行。以上的这些功能极大方便了用户，同时也大大提高了变送器的现场适应性。变送器分为SFZW(一体式) 和SFGZW(轨装式) ，这两种结构体积都比较小、重量又轻、安装方便灵活。
SFGZW(轨装式)温度变送器采用全新的模块化设计，拔插式结构，体积小，功耗低，转换精度高, 抗干扰能力强。可以与各种单元组合仪表及DCS、 PLC等系统配套使用，在石油、化工、电力 、钢铁、机械、冶金、轻工等行业中有着 广泛应用。
二、主要技术指标
◇输入信号 热电阻：PT100、PT10、CU50、CU100
热电偶 ： B、E、J、K、N、R、S、T
电阻信号： 10-2000Ω
毫伏信号：-10-100mV
◇输出信号 二线制4～20mA或0~40mA，以及其他信号
◇供电电压 DC24V
◇负载电阻 Rmax(Ω)=(实际供电电压-7.5V) / 0.0205
◇功耗: < 1W
◇冷端补偿 内部自动温度补偿或外部软件补偿
◇工作条件 -40-85℃ 相对湿度≤85RH％
◇储存温度 -40-100℃
◇标准精度：±0.2%(参见温度传感器类型、量程及测量误差表)
◇热电偶冷端温度误差：±1℃
◇温度漂移：基本误差 / 10℃
◇通讯方式：利用专用的下载线通过电脑串口进行通讯
◇精度、测量范围如下表所示
|
分度号
|
测量范围
|
最小量程
|
输出精度(％)
|
|
热电偶
|
B
|
700-1820℃
|
500℃
|
0.2
|
|
E
|
-200-915℃
|
50℃
|
0.2
|
|
J
|
-200-1200℃
|
50℃
|
0.2
|
|
K
|
-200-1372℃
|
50℃
|
0.2
|
|
N
|
-270-1300℃
|
50℃
|
0.2
|
|
R
|
0-1768℃
|
500℃
|
0.2
|
|
S
|
0-1768℃
|
500℃
|
0.2
|
|
T
|
-200-400℃
|
50℃
|
0.2
|
|
电压
|
-10-100mV
|
-10-100mV
|
10mV
|
0.2
|
|
热电阻
|
Pt100
|
-200-850℃
|
50℃
|
0.3
|
|
Cu50
|
-50-150℃
|
50℃
|
0.2
|
|
Cu100
|
-50-150℃
|
50℃
|
0.2
|
|
Pt10
|
-200-850℃
|
50℃
|
0.2
|
|
电阻
|
10-400Ω
|
10-400Ω
|
10Ω
|
0.2
|
|
10-2000Ω
|
10-2000Ω
|
100Ω
|
0.2
|
注: 为了得到比较高的精度，量程设置请大于该分度号的最小适用量程。
三、选型型谱
|
SFZW
|

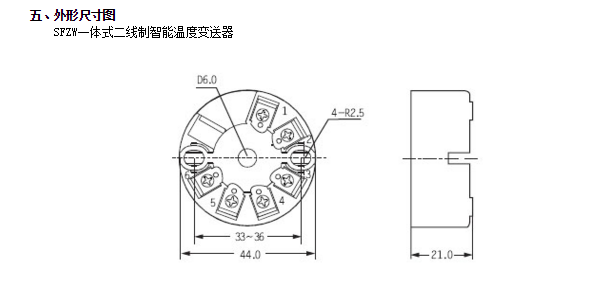

一体式二线制智能温度变送器
|
|
SFGZW
|
轨装式二线制智能温度变送器
|
|
输入信号
|
1 |
热电偶 |
|
2
|
热电阻 |
|
3
|
毫伏信号 |
|
4
|
电阻信号
|
|
输入信号
|
|
0 |
毫伏信号、电阻信号 |
|
1
|
(热电阻)Cu50
|
(热电偶)K
|
|
2
|
(热电阻)Cu100
|
(热电偶)E
|
|
3
|
(热电阻)Pt10
|
(热电偶)J
|
|
4
|
(热电阻)Pt100
|
(热电偶)T
|
|
5
|
|
(热电偶)S
|
|
6
|
|
(热电偶)R
|
|
7
|
|
(热电偶)B
|
|
8
|
|
(热电偶)N
|
|
输出信号
|
|
6
|
4～20mA(DC)
|
| 9 |
0~20mA(DC) |
| C |
RS485通讯 |
|
N
|
其他输出参数
|
|
供电电源
|
|
DC
|
24V(DC)
|
